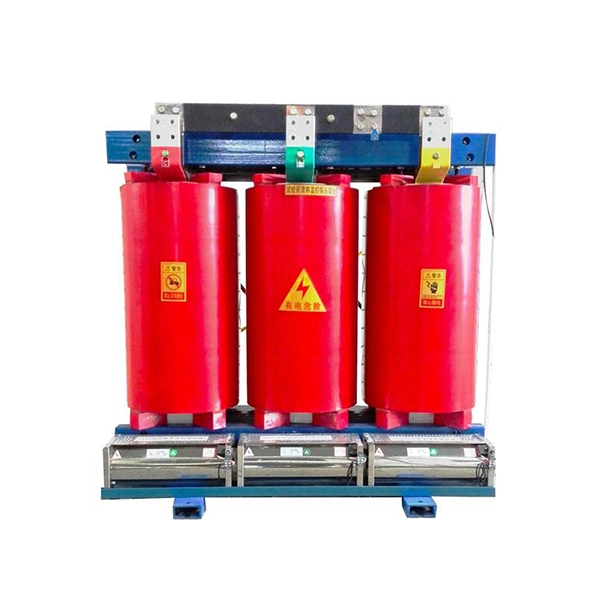

Transformer Pengagihan Kuasa Jenis Kering Dalaman 10KV

Cotenele ialah pengeluar transformer yang terkenal di China. kamiTransformer Pengagihan Kuasa Jenis Kering Dalaman 10KVmempunyai kelebihan yang ketara termasukkalis api, rintangan api, rintangan letupan, operasi bebas penyelenggaraan, prestasi bebas pencemaran dan struktur padat. Dengan belitan berkapsul yang tertutup sepenuhnya, ia boleh dipasang terus di pusat beban. Terima kasih kepada reka bentuk yang kukuh secara saintifik dan teknik tuangan lanjutan, ciri pengubah jenis kering resin epoksi siri SC (B).tahap nyahcas separa rendah, bunyi operasi yang rendah, dan keupayaan pelesapan haba yang sangat baik. Di bawah penyejukan udara paksa, mereka boleh beroperasi secara berterusan pada 125% daripada beban berkadar untuk tempoh yang lama. Setiap unit dilengkapi dengan pengawal suhu pintar yang menyediakan penggera kerosakan, amaran suhu berlebihan, perjalanan suhu berlebihan dan fungsi rakaman kotak hitam. Melalui anAntara muka bersiri RS485, transformer jenis kering kami boleh disambungkan ke komputer untuk pemantauan dan kawalan berpusat.

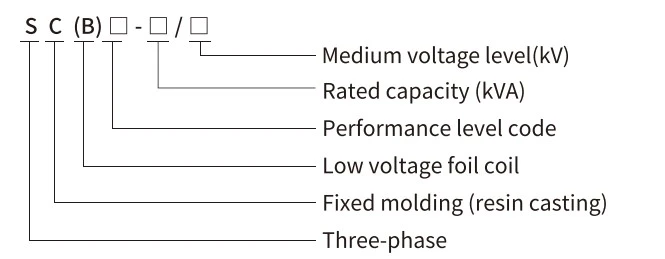

Model dan makna

Parameter teknikal utama

Parameter Teknikal Pengubah SCB11-30~2500/10kV

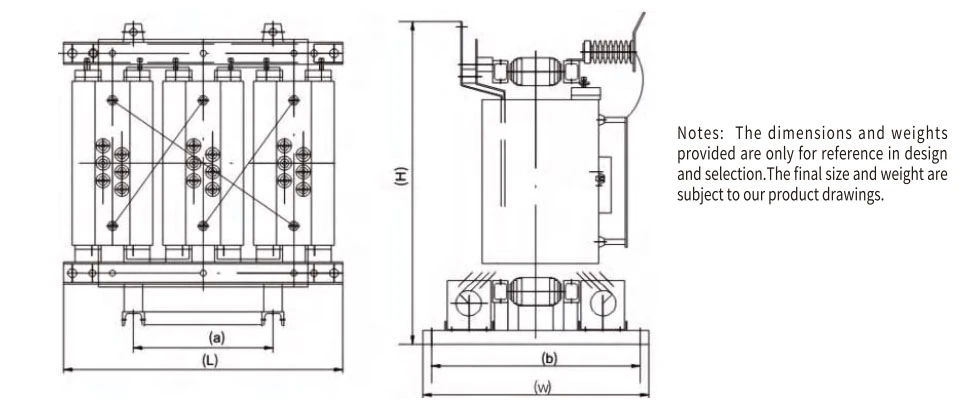

Dimensi Pengubah SCB11-30~2500/10kV

Parameter Teknikal Pengubah SCB12-30~2500/10kV

Dimensi Pengubah SCB12-30~2500/10kV

Parameter Teknikal Pengubah SCB13-30~2500/10kV

Dimensi Pengubah SCB13-30~2500/10kV

Struktur Dalaman

Untuk mencapai prestasi elektrik terbaik, kekuatan mekanikal dan pengurusan terma, struktur dalaman pengubah jenis kering terdiri daripada berbilang komponen utama, kesemuanya perlu direka bentuk dengan teliti.

1. Teras Magnet

Bahan utama teras magnet pengubah jenis kering secara amnyakeluli elektrik berlapis (keluli silikon)atau bahan feromagnetik lain, yang boleh mengurangkan kehilangan arus pusar dan kehilangan histerisis. Bentuk teras magnet boleh dibuat menjadi segi empat tepat, bulat, atau elips dsb.

2. Belitan

Penggulungan pengubah jenis kering terdiri daripadabelitan primer dan sekunder, biasanya diperbuat daripada konduktor kuprum atau aluminium. Walaupun kuprum mempunyai kekonduksian yang lebih baik kepada aluminium, sesetengah pelanggan sering memilih konduktor aluminium untuk belitan mereka untuk menjimatkan kos.

3. Sistem Penebat

Sistem penebat pengubah jenis kering menyediakan penebat elektrik dan sokongan mekanikal untuk belitan, terutamanya termasuk:

Enkapsulasi resin epoksi (resin tuang):Penggulungan dimeterai sepenuhnya dalam resin epoksi, yang boleh memberikan perlindungan yang baik terhadap kelembapan, habuk, dan tekanan mekanikal.

Impregnasi Tekanan Vakum (VPI):Penggulungan diresapi dengan resin poliester Kelas H di bawah vakum dan tekanan. Peranan ini adalah untuk meningkatkan kekuatan dielektrik, kekuatan mekanikal, dan kestabilan haba pengubah jenis kering.

Pengekapsulan Tekanan Vakum (VPE):Penggulungan mempunyai salutan penebat yang lebih tebal daripada VPI.

4. Struktur Pengapit

Struktur pengapit biasanya digunakan untuk mengamankan belitan dan pemasangan teras, dan ia boleh memberikan kekuatan mekanikal dan memastikan penjajaran yang betul, yang boleh menggabungkan saluran penyejukan atau bukaan untuk peredaran udara.

5. Kepungan

Semua komponen dipasang di dalam kepungan, dan kepungan dibahagikan kepadaberventilasi, tidak berventilasi, atau bertutup, berdasarkan persekitaran aplikasi. Kepungan berventilasi membenarkan peredaran udara semula jadi atau paksa untuk penyejukan, manakala reka bentuk tidak berventilasi digunakan dalam persekitaran yang mengandungi bahan konduktif, menghakis atau mudah terbakar.

Kelebihan Produk

1. Kelebihan Keselamatan

Mengurangkan bahaya kebakaran:Transformer jenis kering tidak mempunyai minyak penebat mudah terbakar dan tidak mempunyai risiko kebakaran dan letupan.

Sifat pemadam sendiri:Bahan penebat pepejal transformer jenis kering sememangnya kalis api.

Tiada pelepasan gas toksik:Di bawah keadaan arka, transformer jenis kering tidak akan melepaskan gas berbahaya.

2. Kelebihan Alam Sekitar

Mesra alam:Oleh kerana pengubah jenis kering tidak akan bocor atau menumpahkan minyak, ini boleh menghapuskan kebimbangan pencemaran air bawah tanah.

Boleh dikitar semula:Sehingga 90% bahan pengubah jenis kering boleh dikitar semula pada akhir hayat.

Tiada pembendungan khas diperlukan:Tidak perlu memasang kolam pengumpulan kalis bocor untuk transformer jenis kering.

3. Kelebihan Operasi

Transformer jenis kering ini memerlukanhampir tiada penyelenggaraan---tiada ujian cecair atau penapisan minyak, hanya pemeriksaan visual sekali-sekala---dan bermegahhayat perkhidmatan lanjutan melebihi 20 tahun. Disebabkan oleh sekatan tapak yang lebih sedikit dan ketiadaan langkah perlindungan air bawah tanah, transformer jenis kering mempunyai kos pemasangan yang lebih rendah. Dan ia boleh dipasang terus berhampiran dengan lokasi beban sebenar, yang boleh mengurangkan kehilangan talian dengan ketara.

4. Fleksibiliti Aplikasi

Transformer jenis kering boleh dipasang dan digunakan di lokasi dalaman dengan keperluan keselamatan kebakaran yang tinggi. Pada masa yang sama, selongsongnya yang tertutup sepenuhnya boleh menahan risiko rendaman air di kawasan yang terdedah kepada banjir. Sistem penebat kalis lembapan transformer jenis kering bukan sahaja memastikan prestasi elektrik yang stabil dalam persekitaran kelembapan tinggi tetapi juga berkesan menghalang pemeluwapan.

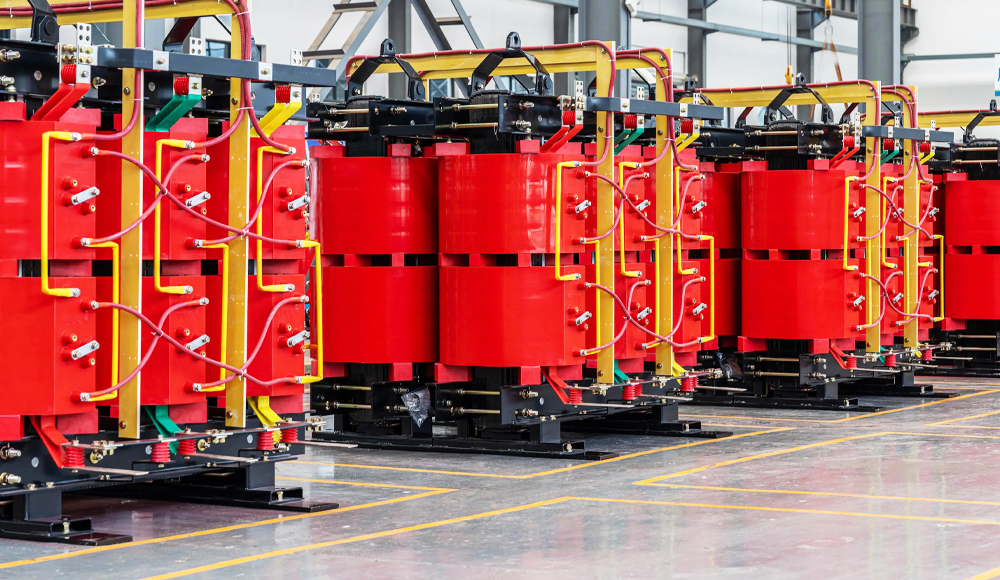

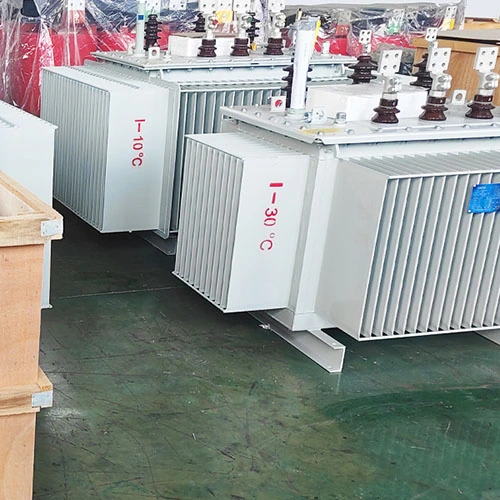

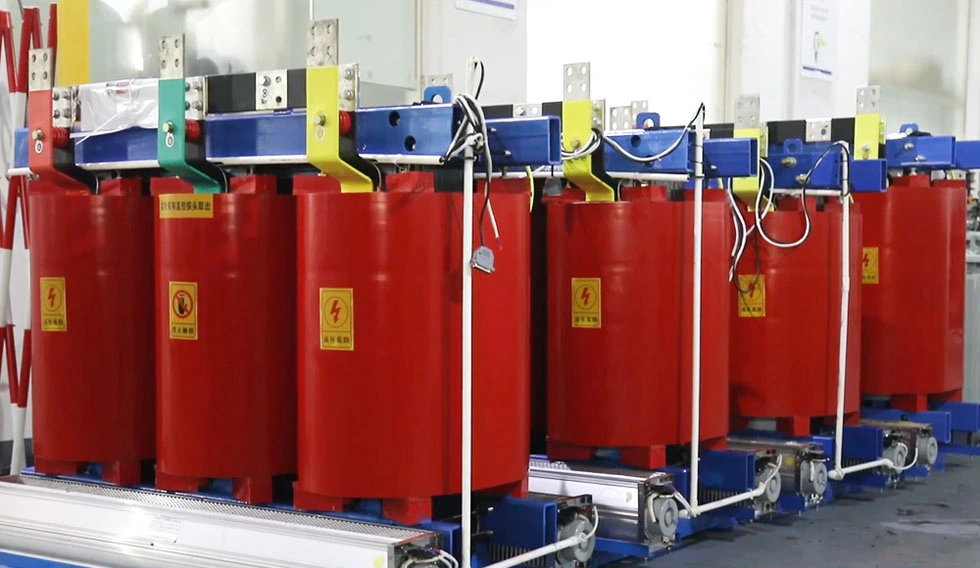

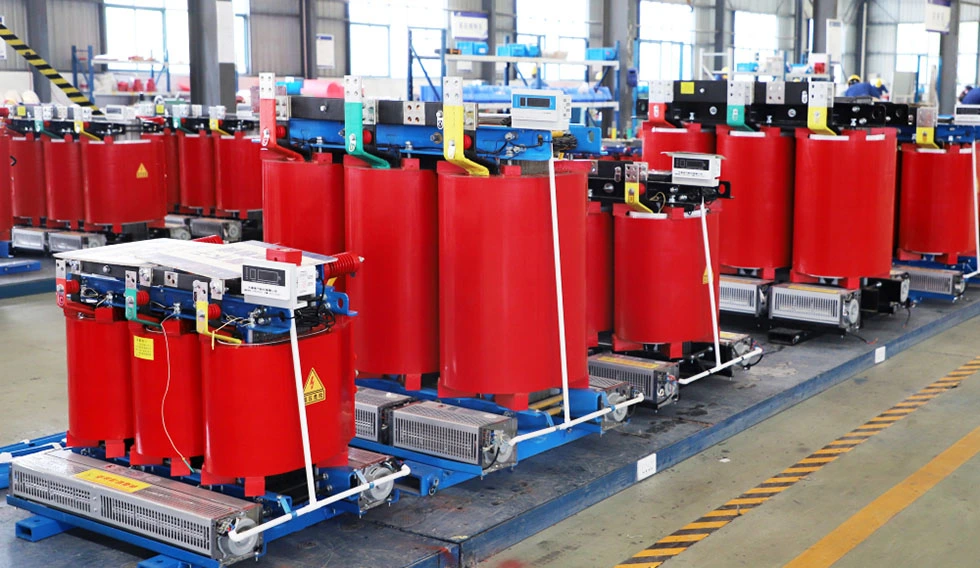

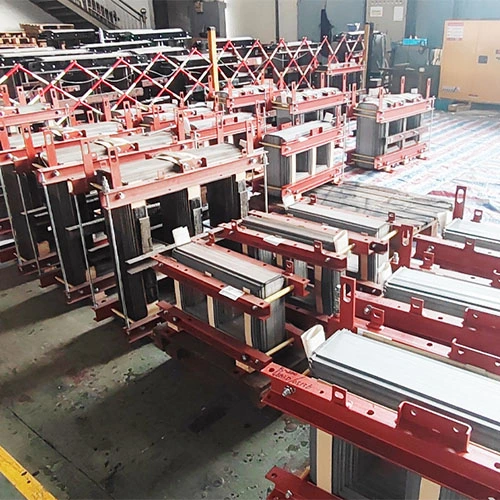

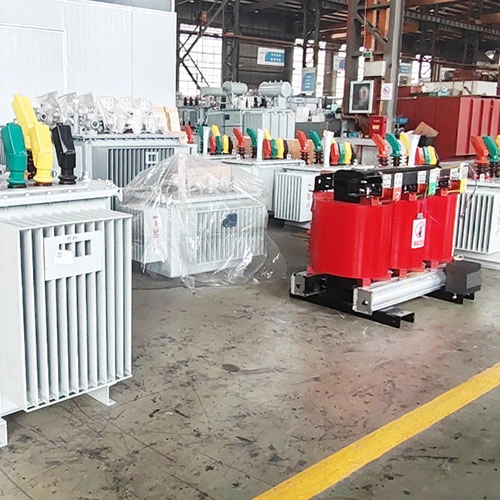

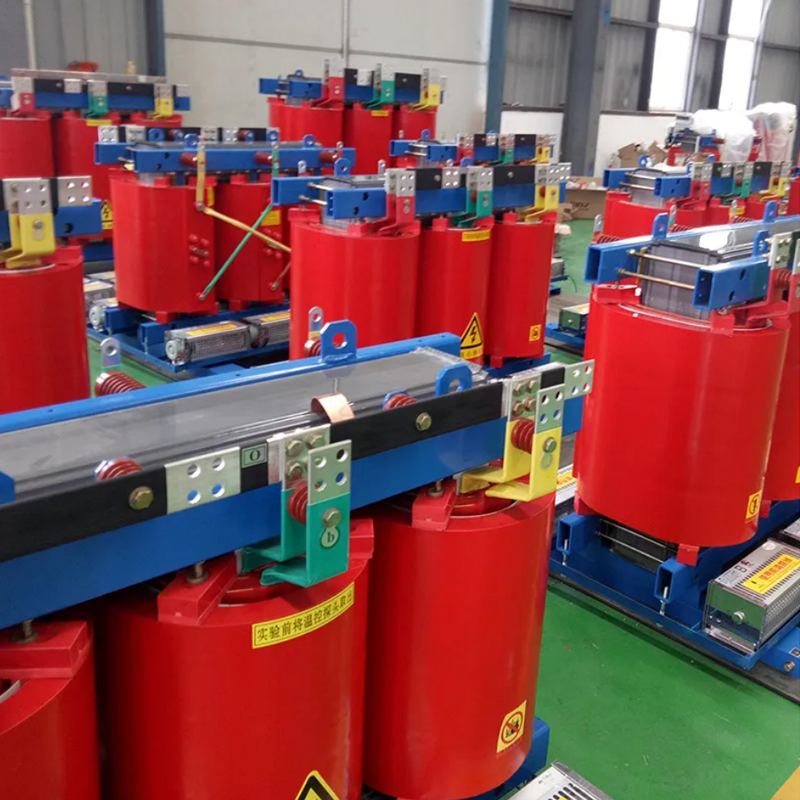

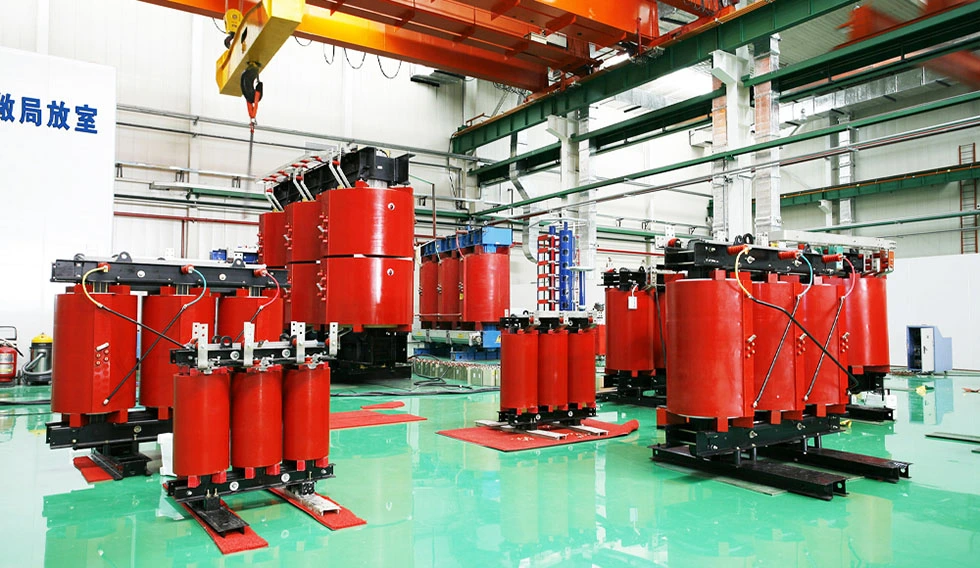

Persembahan Bengkel

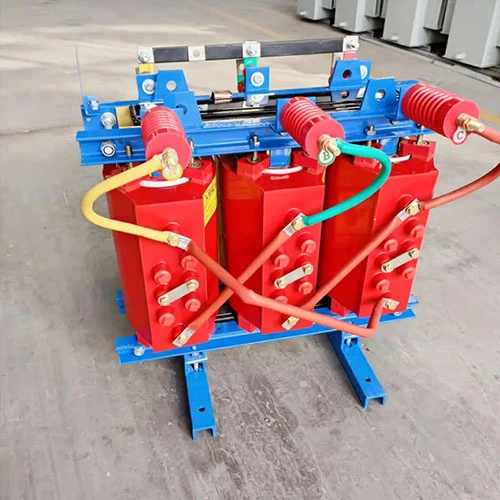

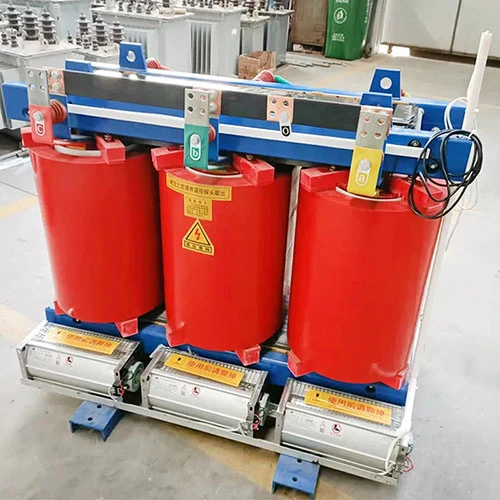

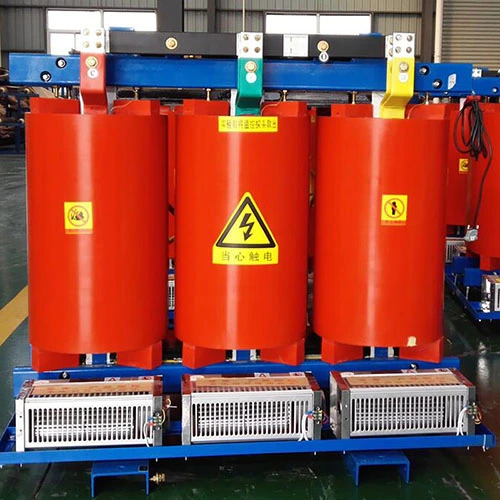

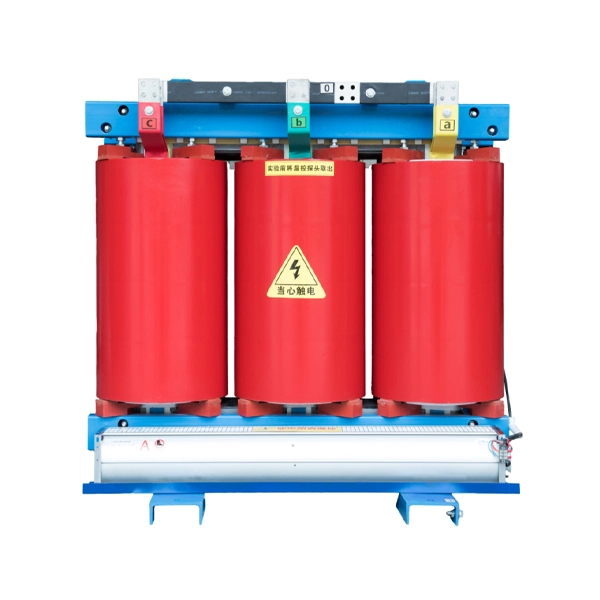

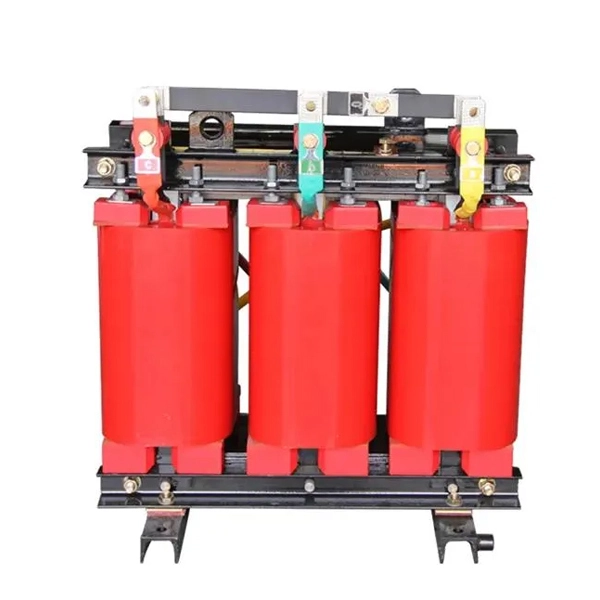

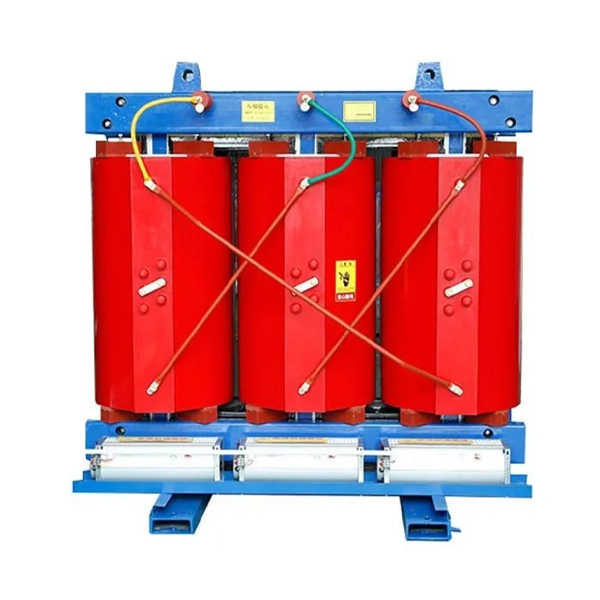

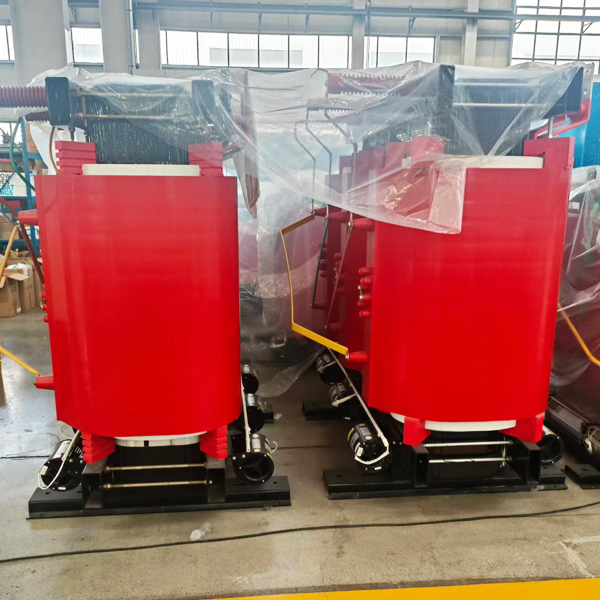

Paparan Produk
