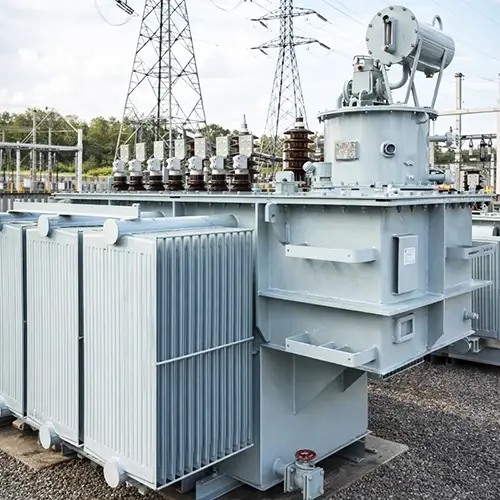

Transformer Pengagihan Elektrik Terrendam Minyak 33KV

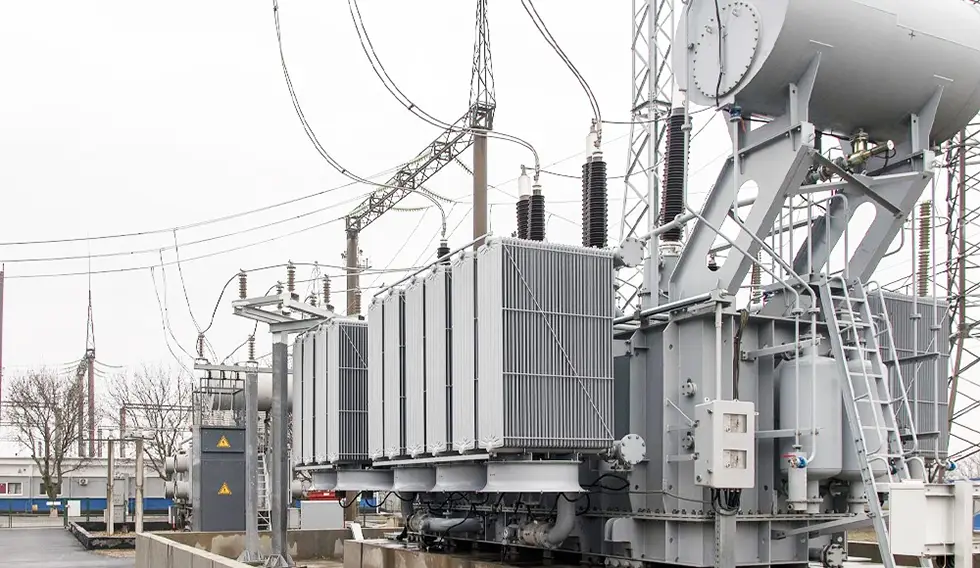

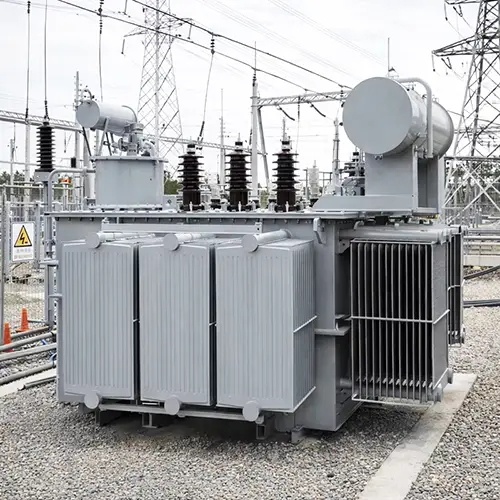

Selama bertahun-tahun, Cotenele telah menyediakan pelanggan dengan sejumlah besarTransformer Pengagihan Elektrik Terrendam Minyak 33KVdi banyak pencawang, loji kuasa, kuasa angin, tenaga suria dan projek lain, antaranya wakilnya adalah daripada projek stesen janakuasa Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye dan Rwinkwavu. Voltan terkadar sisi voltan tinggi 33kV (35KV) terendam minyak ini ialah 33 KV (35 kV) dan yang menggunakan minyak pengubah sebagai medium penebat dan penyejukan. Ia adalah peranti elektrik statik yang, berdasarkan prinsip aruhan elektromagnet, menukar satu nilai voltan AC (semasa) kepada nilai voltan AC (semasa) yang lain (atau beberapa) dengan frekuensi yang sama tetapi magnitud yang berbeza.

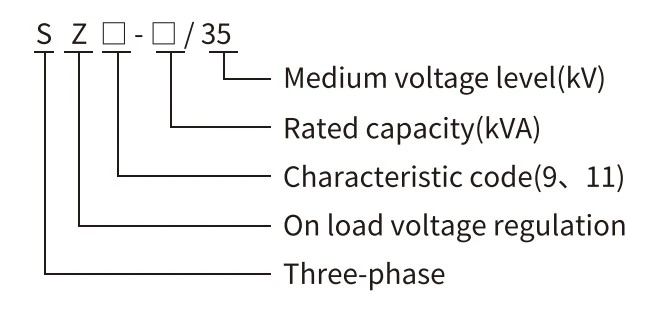

Model dan makna

Apakah pengubah pengedaran terendam minyak 33KV?

Transformer pengagihan terendam minyak 33 kV ialah pengubah pengagihan yang voltan terkadar sisi voltan tingginya ialah 35 kV dan yang menggunakan minyak pengubah sebagai medium penebat dan penyejukan. Ia adalah peranti elektrik statik yang, berdasarkan prinsip aruhan elektromagnet, menukar satu nilai voltan AC (semasa) kepada nilai voltan AC (semasa) yang lain (atau beberapa) dengan frekuensi yang sama tetapi magnitud yang berbeza.

Mengikut piawaian yang berkaitan, kekerapan terkadar pengubah pengedaran terendam minyak 35 kV ialah 50 Hz, dan kapasiti terkadar biasanya berjulat dari 30 kVA hingga 2500 kVA (dalam kategori pengubah agihan). Sesetengah unit berkapasiti lebih besar mungkin termasuk dalam kategori pengubah kuasa, dengan kapasiti sehingga 31,500 kVA dan ke atas.

Keperluan Standard Alam Sekitar

1. Suhu Ambien:

- Nilai maksimum: +40 °C

- Nilai minimum: -25 °C

- Purata bulanan: tidak melebihi +30 °C

- Purata tahunan: tidak melebihi +20 °C

2. Ketinggian:Tapak pemasangan hendaklah pada ketinggian tidak melebihi 1000 m dari aras laut.

3.Bentuk gelombang voltan bekalan pada asasnya mestilah sinusoidal.

4.Voltan bekalan tiga fasa hendaklah kira-kira seimbang.

5.Jumlah herotan harmonik (THD) arus beban dihadkan kepada maksimum 5% daripada arus undian.

6. Lokasi Pemasangan:Transformer boleh diletakkan sama ada di dalam bangunan atau di udara terbuka.

Piawaian

Piawaian antarabangsa:

- IEC 60076-1:2011 - Pengubah kuasa - Bahagian 1: Peruntukan am

- IEC 60076-2:2011 - Pengubah kuasa - Bahagian 2: Kenaikan suhu untuk jenis terendam cecair

- IEC 60076-3:2013+AMD1:2018 - Pengubah kuasa - Bahagian 3: Tahap penebat, ujian dielektrik dan kelegaan udara di luar

- IEC 60076-5:2006 - Pengubah kuasa - Bahagian 5: Keupayaan tahan litar pintas

- IEC 60076-10:2016 - Pengubah kuasa - Bahagian 10: Pengukuran tahap tekanan bunyi

Piawaian kebangsaan:

- GB/T 1094.1-2013 - Pengubah kuasa - Bahagian 1: Keperluan am

- GB/T 1094.2-2013 - Pengubah kuasa - Bahagian 2: Peningkatan suhu pengubah tenggelam cecair

- GB/T 1094.5-2008 - Pengubah kuasa - Bahagian 5: Prestasi tahan litar pintas

- GB/T 1094.10-2003 - Pengubah kuasa - Bahagian 10: Penentuan tahap hingar akustik

- GB/T 1094.3-2017 - Pengubah kuasa - Bahagian 3: Tahap penebat, ujian dielektrik dan kelegaan luaran dalam udara

Parameter teknikal transformer tenggelam minyak 33KV

S13-35kV Parameter teknikal pengubah pengawal selia voltan bukan pengujaan (0.4kV)

S13-35kV Parameter teknikal pengubah pengawal selia voltan bukan pengujaan (3.15~15kV)

S13-35kV Parameter teknikal pengubah pengawal selia voltan bukan pengujaan (6.3~15kV)

Struktur Produk transformer pengagihan kuasa 33 kV

Pengubah kuasa terendam minyak 33 kV terutamanya merangkumi komponen teras berikut:

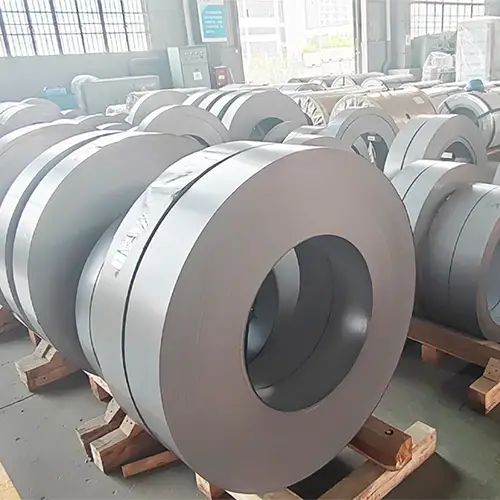

1. Teras (Litar Magnet):Litar magnet pengubah kuasa 33kV terdiri daripada laminasi keluli silikon gelek sejuk dengan kebolehtelapan magnet yang tinggi dan orientasi butiran. Teras menggunakan struktur sendi lapped berbilang langkah untuk mengurangkan kehilangan dan bunyi tanpa beban. Dalam pengubah tiga fasa, bahagian menegak teras dipanggil kaki teras (di mana belitan diletakkan), dan bahagian mendatar dipanggil kuk (yang melengkapkan litar magnetik).

2. Belitan (Gegelung):Komponen utama yang mencapai penghantaran dan penukaran tenaga elektrik. Kecuali untuk unit berkapasiti kecil di mana wayar kuprum digunakan, belitan voltan rendah biasanya daripada jenis luka kerajang silinder menggunakan kerajang kuprum; belitan voltan tinggi menggunakan struktur silinder berbilang lapisan. Reka bentuk ini memastikan pengagihan pusingan ampere yang seimbang, fluks kebocoran rendah, kekuatan mekanikal yang tinggi, dan keupayaan tahan litar pintas yang kuat.

3. tangki:Cangkerang pengubah kuasa 33kV mengandungi teras besi dan belitan di dalamnya. Tangki bahan api menggunakan struktur sink haba beralun, yang mempunyai kebolehnafasan yang baik dan boleh mengimbangi perubahan isipadu minyak yang disebabkan oleh turun naik suhu. Sesetengah kedai juga menggunakan tangki bahan api jenis loceng atau struktur tangki bahan api yang tertutup sepenuhnya untuk perubahan voltan.

4. Konservator (Pemulihara Minyak):Konservator disambungkan ke tangki melalui saluran paip, digunakan untuk menyimpan minyak dan mengimbangi perubahan isipadu minyak. Dalam sesetengah pengubah kuasa moden, tangki beralun telah menggantikan fungsi Pemulihara Minyak.

5. Sesendal Penebat:Sesendal penebat pengubah kuasa ialah komponen penebat yang terletak di antara rod konduktif dan penutup tangki minyak, ia juga menyediakan kedua-dua penebat dan sokongan mekanikal untuk rod konduktif.

6. Ketik Penukar:Penukar paip digunakan terutamanya untuk pengawalseliaan voltan pengubah kuasa, dan terdapat dua jenis: litar luar (de-tenaga) dan atas beban (bertenaga).

7. Aksesori Lain:Termasuk beberapa aksesori seperti relay gas (Relay Buchholz), alat pernafasan (respirator silikon), alat pelepas tekanan, termometer, penapis minyak, dsb.

Klasifikasi pengubah kuasa 33kV

Kelebihan Produk transformer kuasa 33kV

Transformer pengedaran terendam minyak 35 kV menawarkan kelebihan utama berikut:

1. Kerugian Rendah:Menggunakan keluli silikon kebolehtelapan tinggi berorientasikan biji berkualiti tinggi dan reka bentuk teras dan penggulungan yang dioptimumkan, kehilangan tanpa beban boleh dikurangkan lebih daripada 20% berbanding dengan transformer konvensional, dan kehilangan beban lebih daripada 10%. Siri S22 mencapai kehilangan tanpa beban 15-20% lebih rendah daripada jenis S11.

2. Bunyi Rendah:Dengan memilih bahan teras berkualiti tinggi, ketumpatan teras magnetik yang sesuai, dan teknologi ikatan berlamina bersegmen, bunyi boleh dikurangkan dengan berkesan. Untuk peralatan 1000 kVA, paras hingar boleh dikawal di bawah 50 desibel.

3. Keupayaan Menahan Litar pintas Tinggi:Menggunakan kaedah analisis dinamik untuk pengiraan daya mekanikal litar pintas; Penggulungan dililit melalui proses pengeliman untuk memastikan kekuatan mekanikal yang tinggi. Transformer ini boleh menahan arus lonjakan sehingga 32 kali ganda arus undian melalui ujian litar pintas.

4. Kenaikan Suhu Rendah:Pengagihan aliran minyak dikira dan dioptimumkan untuk mengurangkan suhu titik panas dan purata kenaikan suhu penggulungan.

5. Dimeterai Sepenuhnya, Tanpa Penyelenggaraan:Pengubah kuasa kami menggunakan tangki minyak tertutup sepenuhnya, yang boleh mengasingkan minyak daripada udara dan melambatkan penuaan penebat. Tangki sirip beralun menggantikan konservator, dengan berkesan menghalang kelembapan dan kemasukan oksigen. Tempoh bebas penyelenggaraan boleh melebihi 20 tahun.

6. Pemasangan dan Penyelenggaraan Mudah:Saiz yang agak padat dan kos rendah. Reka bentuk teras bukan pengangkat membolehkan pengubah menahan getaran pengangkutan.

7. Kefungsian Pintar Tersedia:Sesetengah model transformer boleh dilengkapi dengan fungsi "isyarat jauh, ukuran jauh, pelarasan jauh dan alat kawalan jauh" (empat alat kawalan jauh) untuk mencapai operasi pencawang tanpa pemandu.

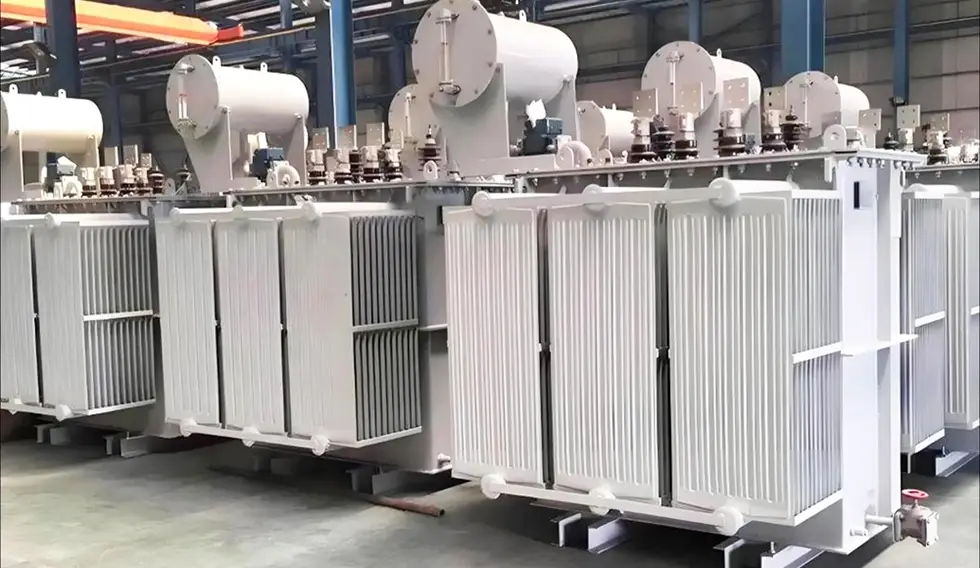

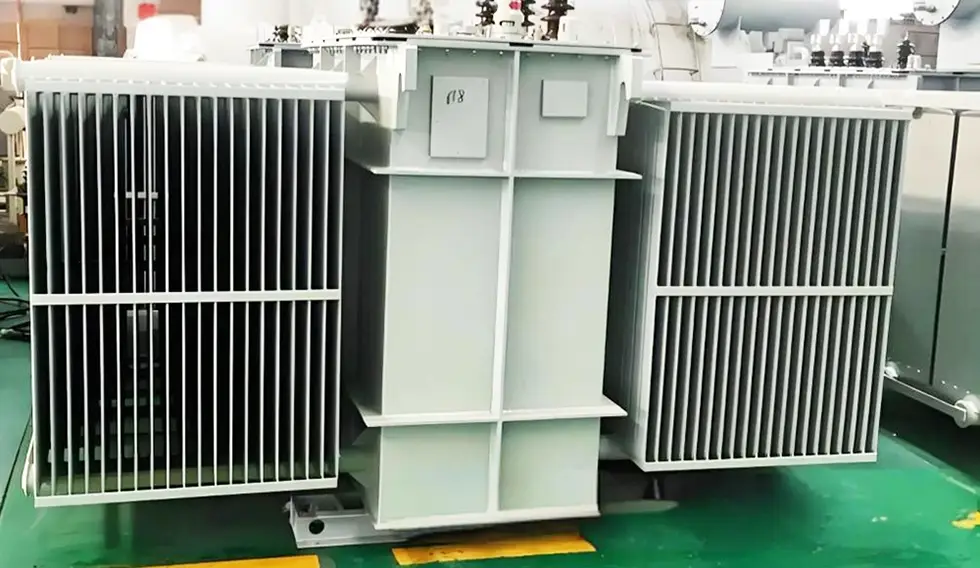

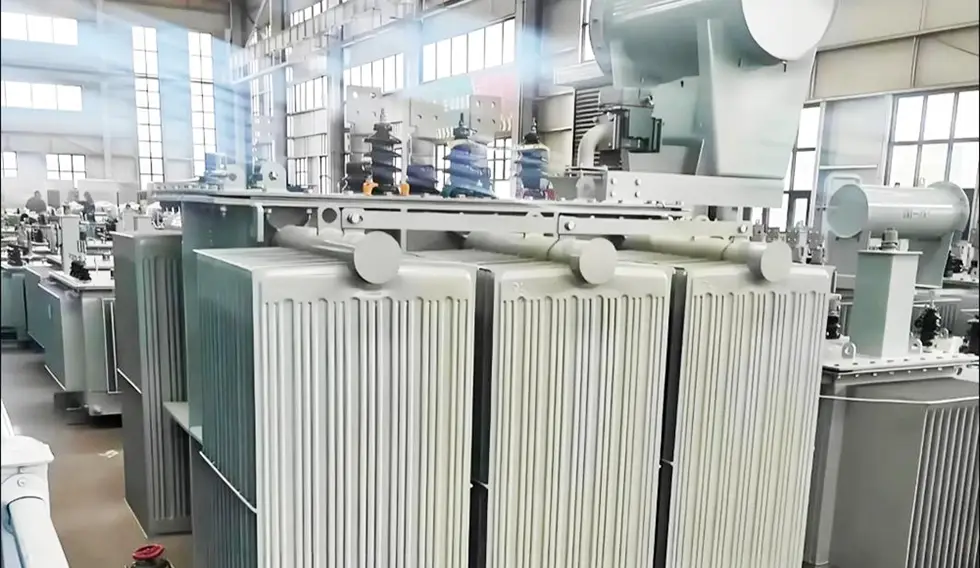

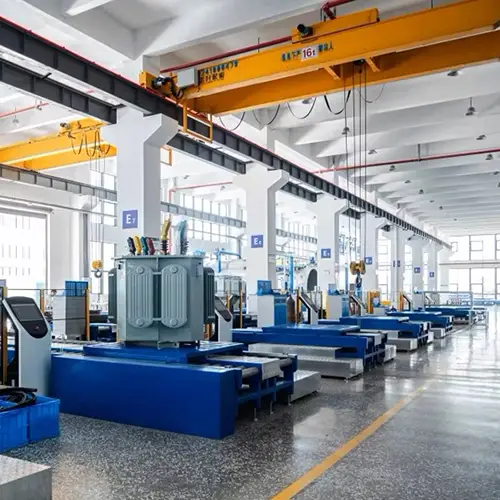

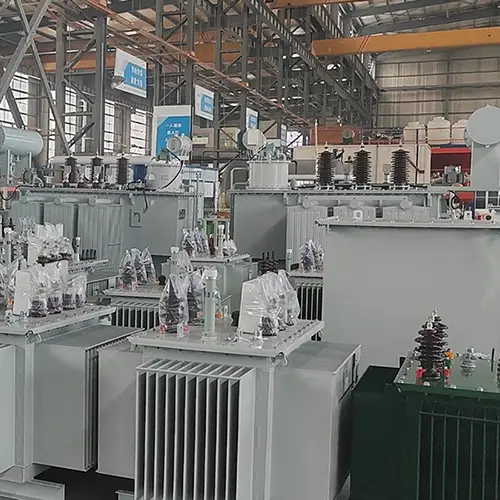

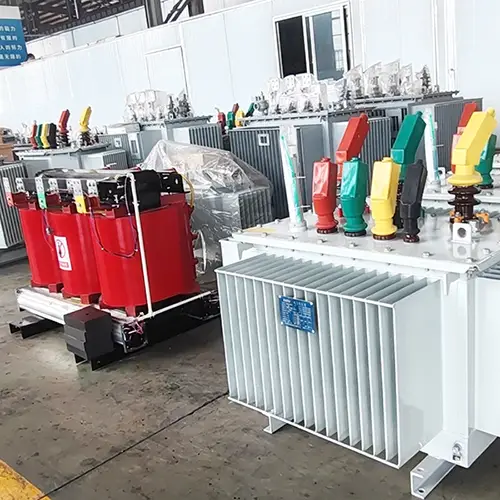

Bengkel

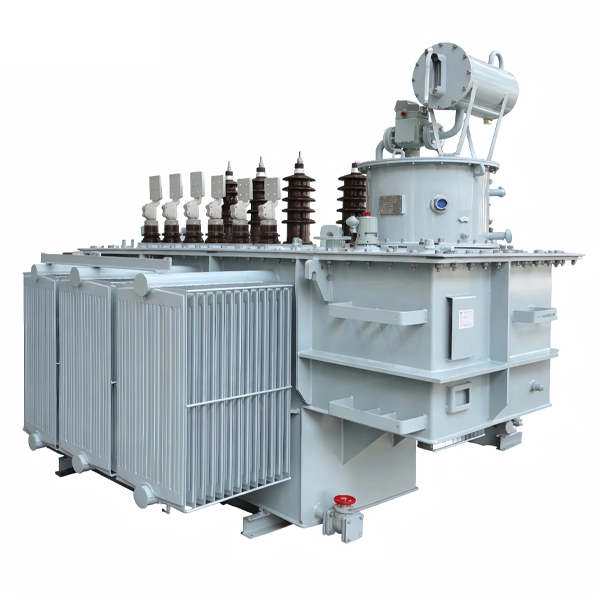

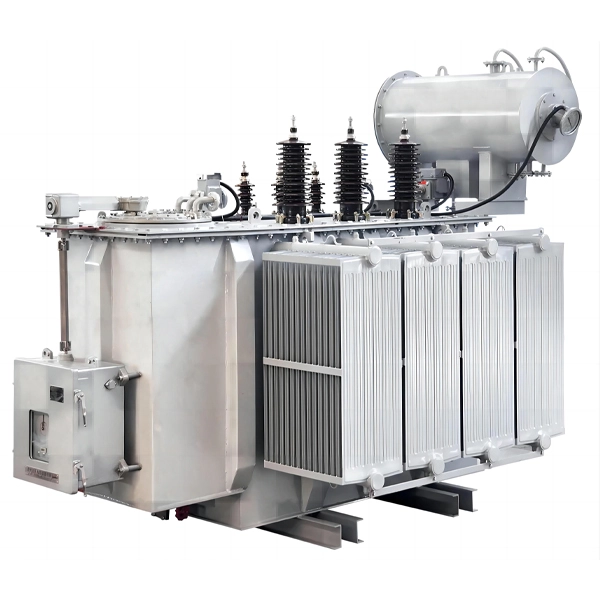

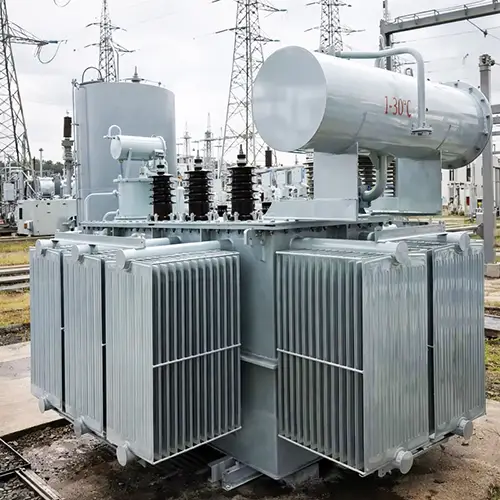

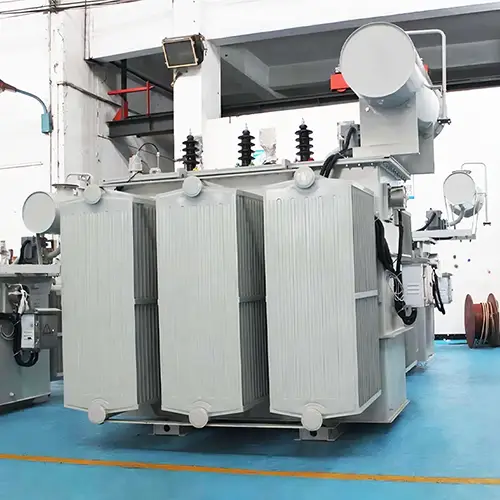

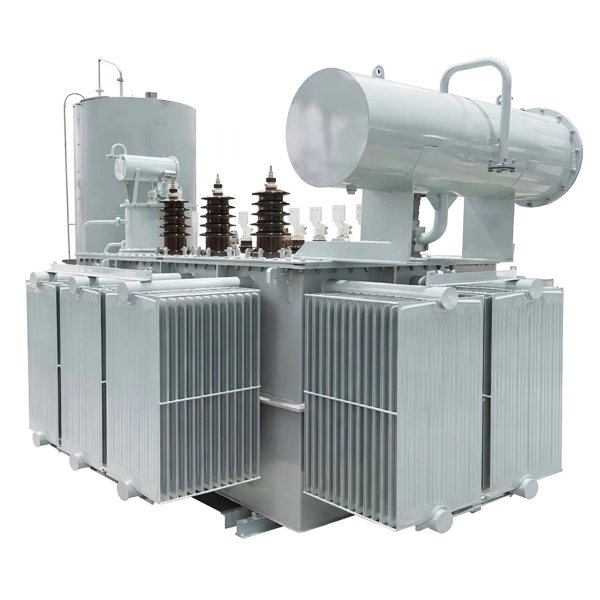

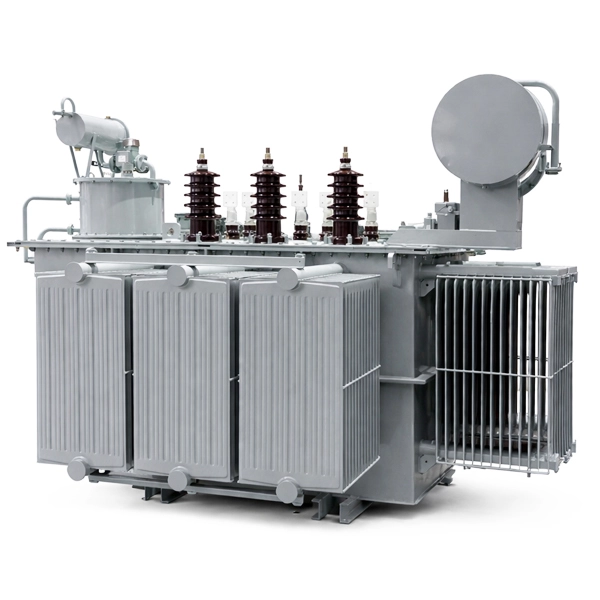

Paparan Produk
