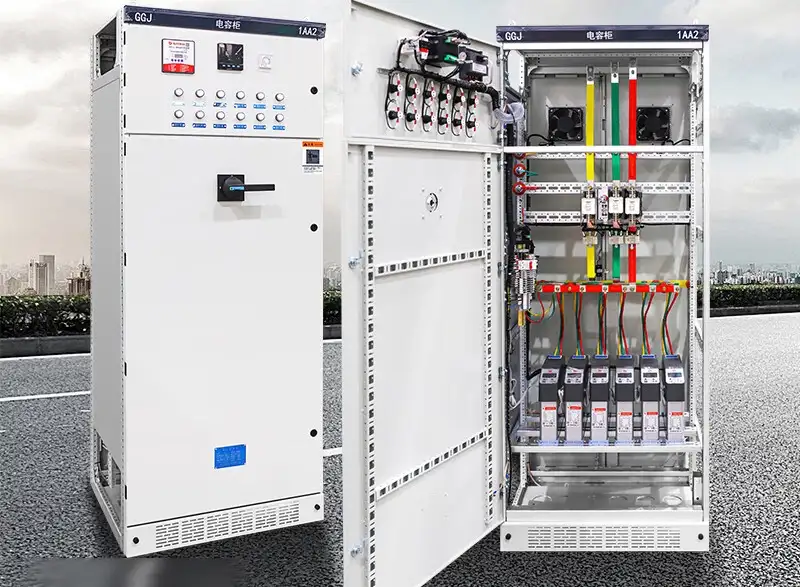

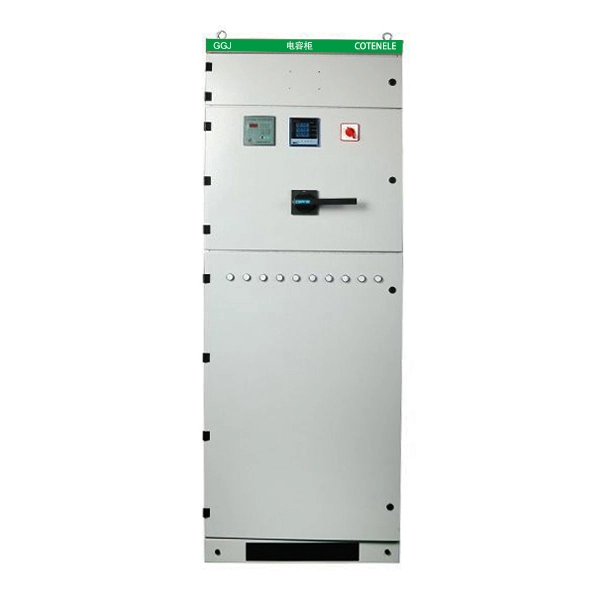

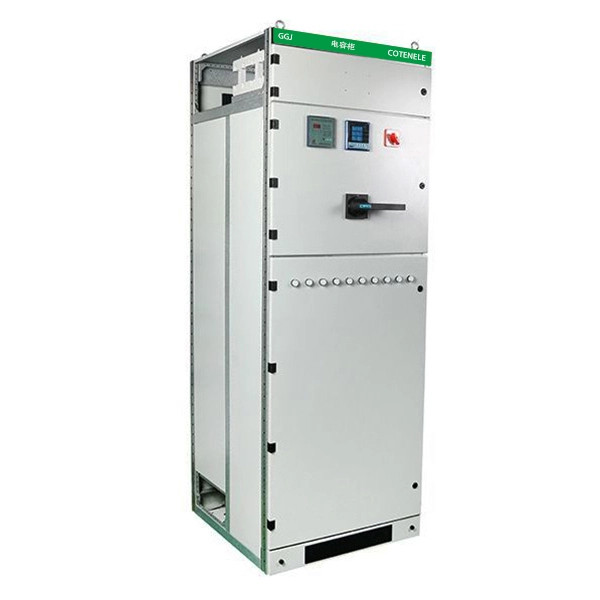

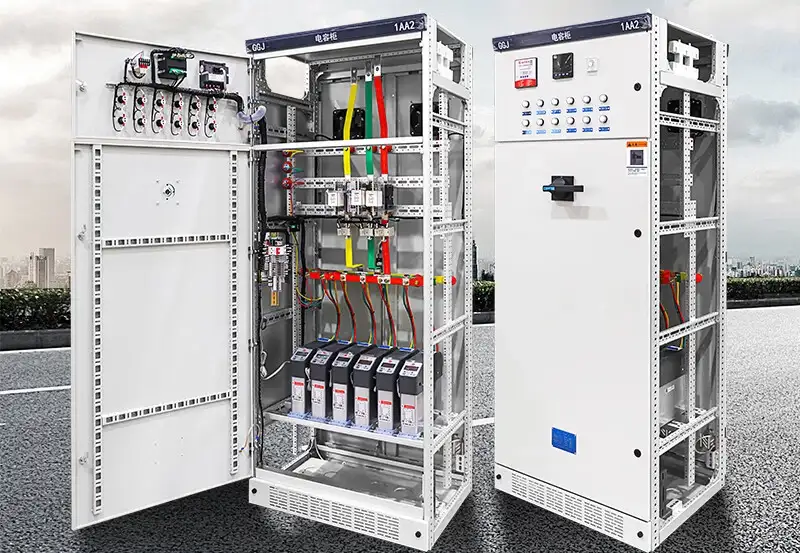

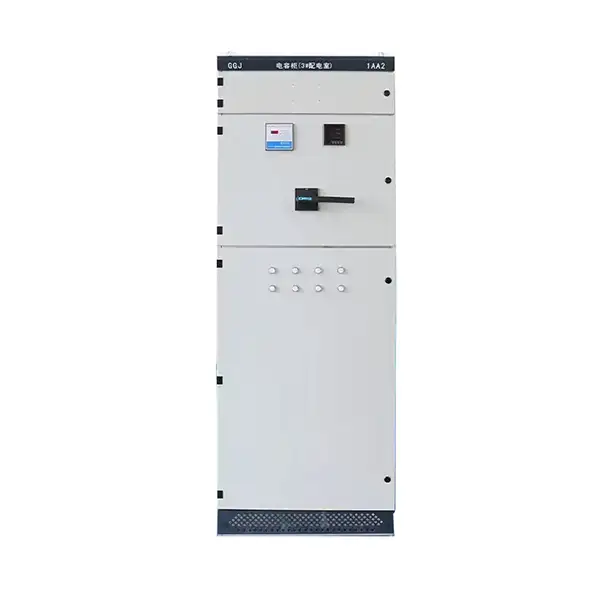

Panel LV Peranti Pampasan Kuasa Reaktif Automatik GGJ

Panel LV Peranti Pampasan Kuasa Reaktif Automatik GGJ ialah peranti pengedaran kuasa pintar yang dikeluarkan oleh Cotenele. Alat suis voltan rendah ini menambah baik faktor kuasa dalam grid voltan rendah 380V dengan menukar kapasitor secara automatik.

Pengawal mikrokomputernya menjejaki kuasa reaktif dalam masa nyata dan mencapai pampasan stabil melebihi 0.95, dengan masa tindak balas sepantas 20 ms. Kabinet menyediakan pelbagai fungsi perlindungan dan menyokong komunikasi untuk pemantauan kuasa.

Kabinet elektrik voltan rendah ini digunakan secara meluas dalam loji industri, bangunan, dan kemudahan perbandaran, dan sesuai untuk transformer antara 130 hingga 600 kVA.

Peranti Pampasan Kuasa Reaktif Automatik GGJ mematuhi piawaian kebangsaan dan antarabangsa termasuk GB/T 15576, GB 7251.1 dan IEC 60439-1, memastikan keselamatan dan kebolehpercayaan sebagai penyelesaian penjimatan tenaga moden.

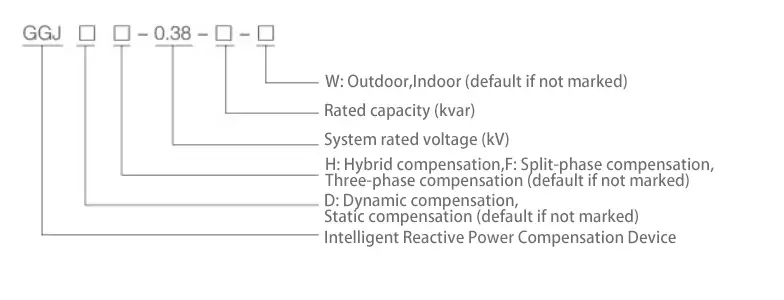

Model dan Maksud

Parameter teknikal utama

Ciri-ciri Produk

• Mengguna pakai pengawal pintar untuk kawalan, menampilkan fungsi lengkap dan prestasi yang boleh dipercayai. Mod pampasan adalah automatik dan boleh meningkatkan faktor kuasa ke atas 0.9.

• Paparan masa nyata faktor kuasa grid:

• Ketinggalan (0.00–0.99)

• Mendahului (0.00–0.99)

• Menyediakan pelbagai fungsi perlindungan termasuk lebihan voltan, terlebih harmonik, lebihan pampasan, kerosakan sistem, kehilangan fasa dan perlindungan beban lampau.

• Menghafal parameter yang ditetapkan; parameter tidak hilang semasa gangguan bekalan elektrik. Apabila grid kembali normal, peranti secara automatik menyambung semula operasi tanpa campur tangan manual.

• Mampu pampasan fasa selisih atau pampasan hibrid berdasarkan keadaan keseimbangan beban grid.

• Keupayaan anti-gangguan yang kuat; boleh menahan denyutan gangguan dengan amplitud 2000V terus dari grid, melebihi piawaian profesional kebangsaan.

Fungsi Pemantauan Rangkaian Pengagihan Kuasa Pilihan

• Pengukuran masa nyata dan rakaman setiap jam bagi voltan tiga fasa, arus, kekerapan, kuasa aktif, kuasa reaktif, faktor kuasa, tenaga aktif dan tenaga reaktif pada bahagian voltan rendah pengubah.

• Jumlah herotan harmonik (THD) voltan dan arus, serta kandungan harmonik individu dari urutan ke-2 hingga ke-25.

• Dilengkapi dengan antara muka RS-232 dan RS-485, menyokong bacaan data melalui PDA, serta komunikasi jauh untuk bacaan meter wayarles, ujian peranti, tetapan parameter dan mendapatkan semula data masa nyata dan direkodkan.

• Fungsi analisis data termasuk analisis beban operasi, pertanyaan statistik, penilaian menyeluruh kualiti bekalan kuasa, pengiraan kadar kelayakan voltan, kadar beban bekalan kuasa, kadar kebolehpercayaan dan kadar beban maksimum, serta pertanyaan faktor kuasa, kuasa aktif dan kuasa reaktif mengikut tempoh masa. Sistem ini juga boleh menjana lengkung voltan fasa, arus dan faktor kuasa, dan mencetak laporan analisis dan statistik yang komprehensif.

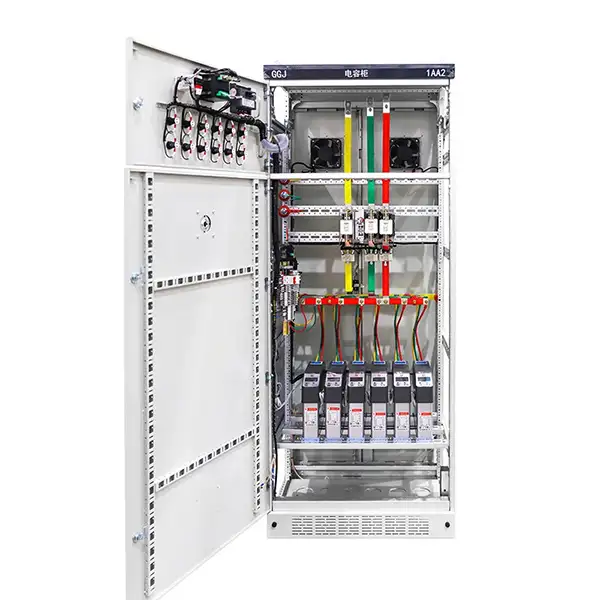

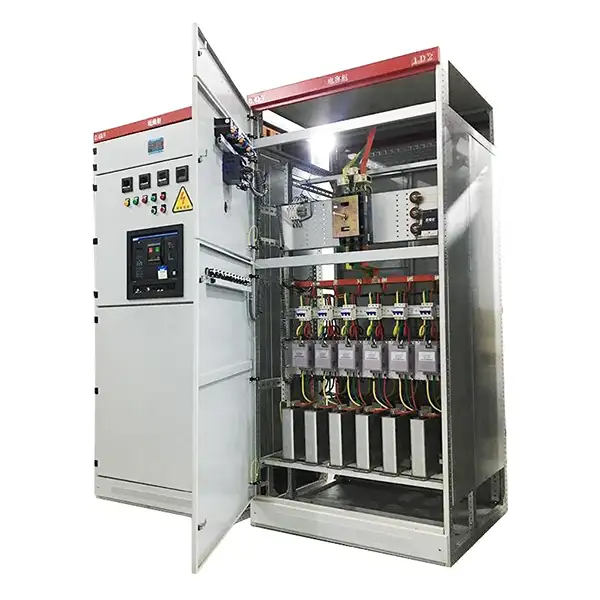

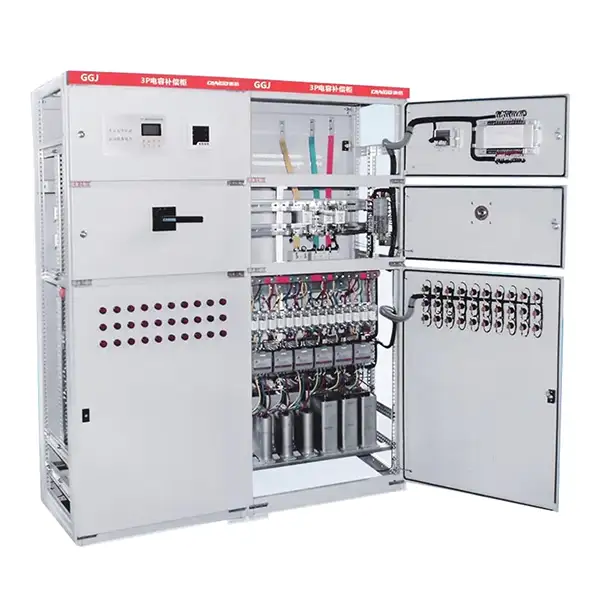

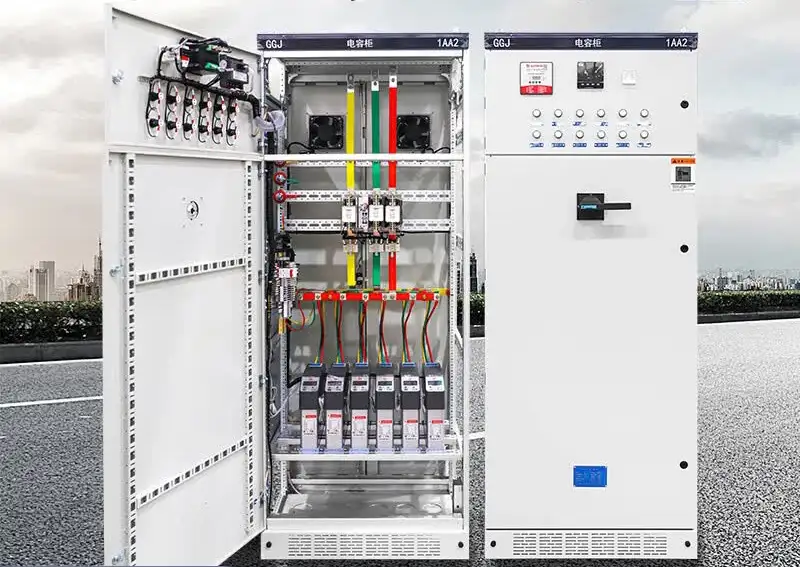

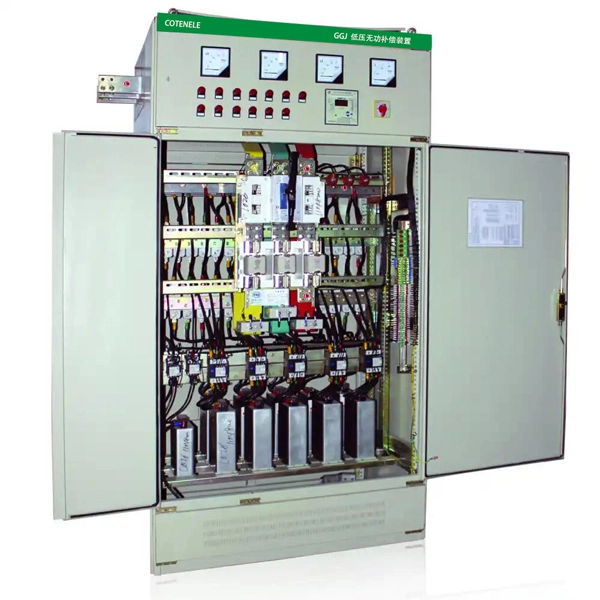

Struktur Produk dan Komponen Utama

Panel LV Peranti Pampasan Kuasa Reaktif Automatik GGJ diperbuat daripada plat keluli gelek sejuk berkualiti tinggi dengan struktur tertutup dan salutan semburan anti-karat. Komponen terasnya termasuk:

Pengawal kuasa reaktif pintar:Komponen ini ialah "otak" peranti pampasan, memantau kuasa reaktif dan faktor kuasa dalam masa nyata dan mengeluarkan arahan pensuisan.

Kapasitor kuasa:elemen pampasan teras yang menjana kuasa reaktif. Reka bentuk moden terutamanya menggunakan kapasitor penyembuhan sendiri jenis kering, yang mengatasi jenis isi minyak tradisional.

Menukar peranti:laksanakan arahan pengawal untuk menukar kapasitor masuk/keluar.

Jenis biasa:penyentuh kapasitor dan suis tiada suis pantas thyristor.

Putuskan sambungan suis / fius:menyediakan kuasa utama hidup/mati dan perlindungan litar pintas.

Geganti beban terma:menyediakan perlindungan beban lampau untuk kapasitor.

Instrumen paparan:panel biasanya termasuk meter faktor kuasa, ammeter, voltmeter untuk pemantauan masa nyata.

Prinsip Kerja

Pengawal di dalam kabinet sentiasa memantau voltan dan isyarat arus grid, mengira kuasa reaktif dan faktor kuasa dalam masa nyata.

Apabila faktor kuasa jatuh di bawah nilai sasaran pratetap (contohnya, 0.95), pengawal secara automatik menukar satu atau lebih bank kapasitor melalui peranti pensuisan.

Oleh kerana arus kapasitor mendahului voltan, arus reaktif kapasitif mengimbangi arus reaktif tertinggal beban induktif, dengan itu meningkatkan faktor kuasa grid kepada nilai sasaran dan mencapai keseimbangan kuasa reaktif tempatan.

Proses kawalan automatik gelung tertutup ini memastikan kabinet GGJ menjejaki perubahan beban dengan tepat sambil mengelak kedua-dua pampasan berlebihan dan kurang pampasan, mengekalkan grid dalam keadaan operasi yang cekap.

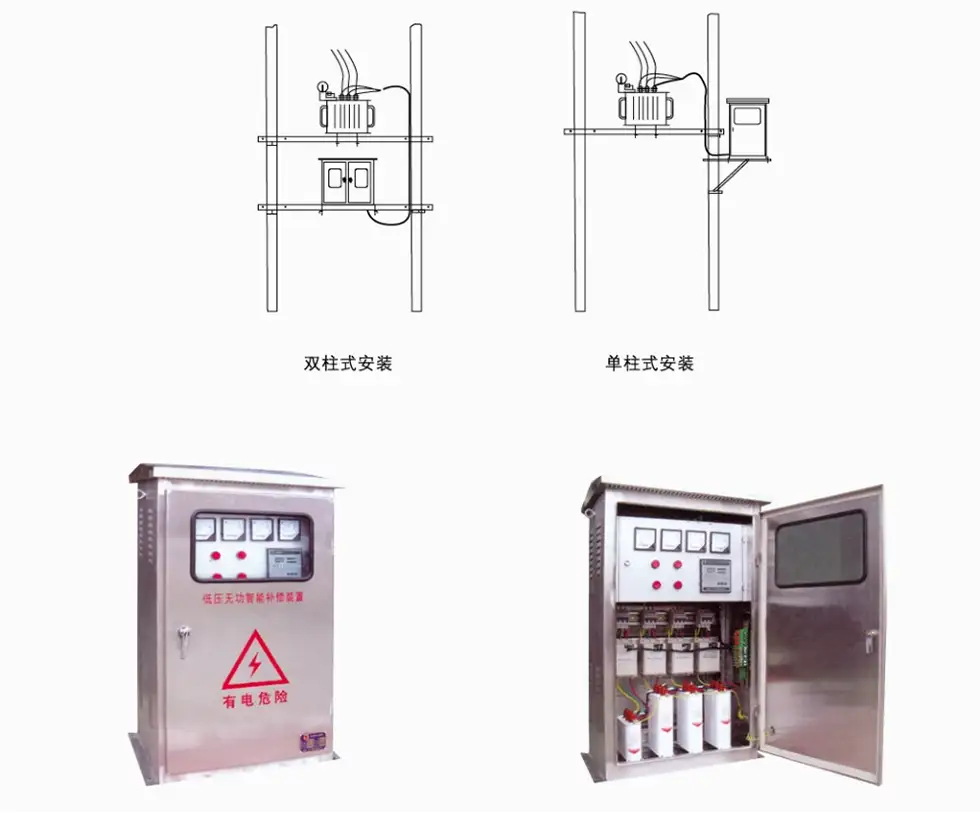

Kaedah pemasangan tiang luar

Bengkel Kami

Produk menunjukkan
