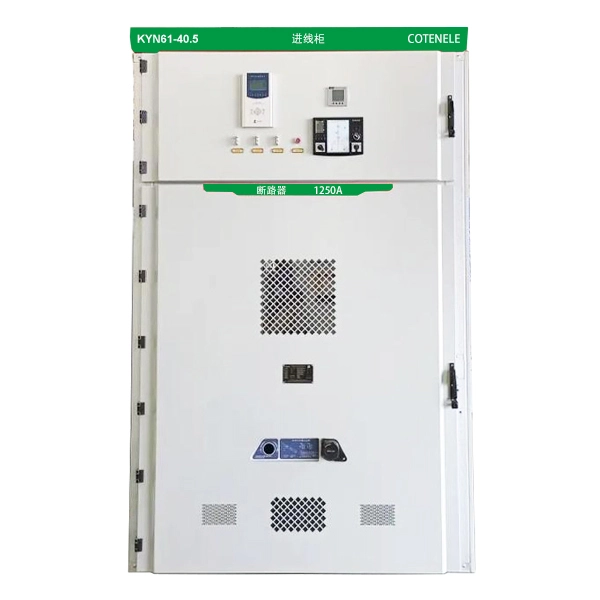

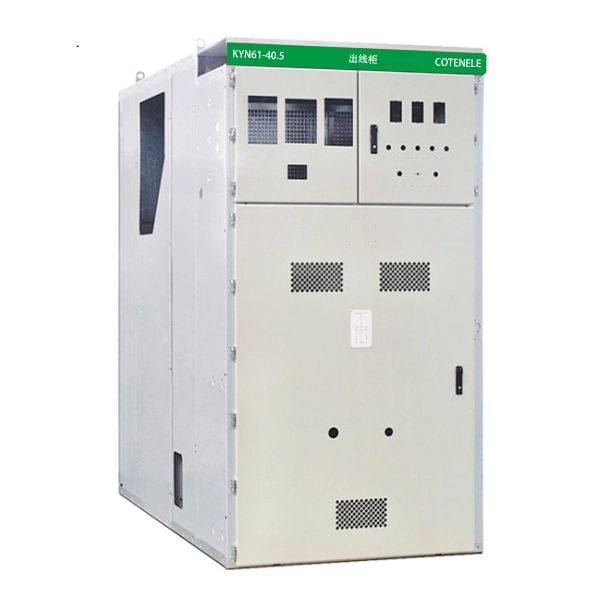

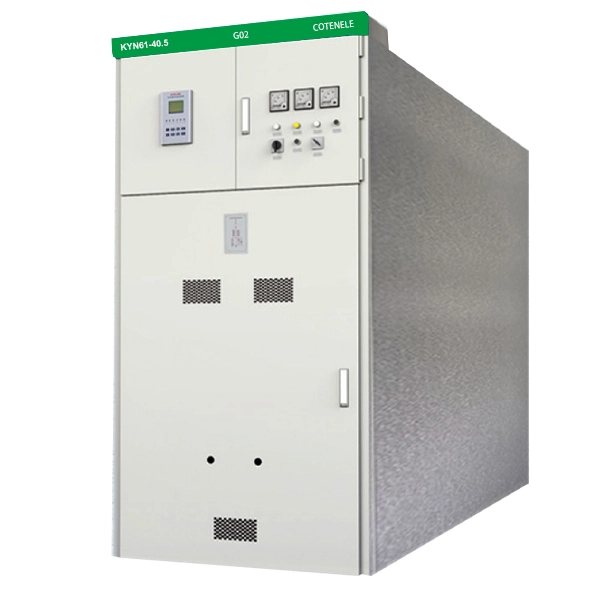

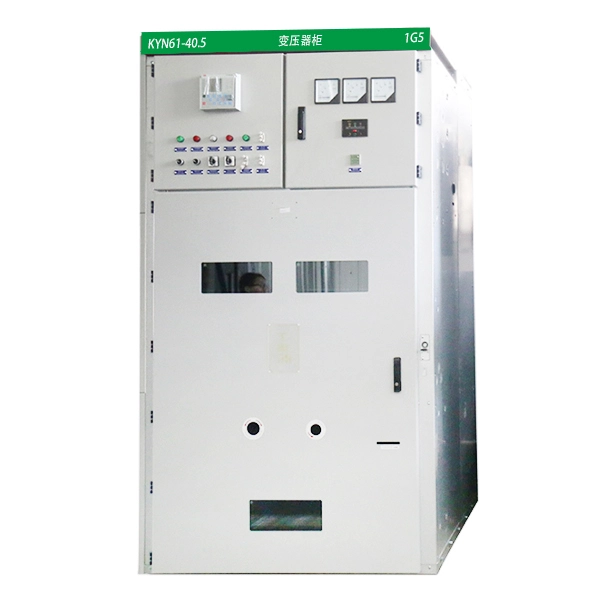

Panel Suis Berlapis Logam Voltan Sederhana 33KV

KYN61-40.5 siri 33KV Medium Voltage Metalclad Switchgear Panels ialah penyelesaian suis dalaman yang digunakan secara meluas untuk sistem penghantaran dan pengedaran kuasa 35 kV. Penamaan penuhnya ialah "Gear Suis Tertutup Logam AC Boleh Alih Berperisai." Cotenele ialah pengeluar peralatan jenis ini yang boleh dipercayai dan berpengalaman.

Alat suis KYN61-40.5 digunakan terutamanya untuk kawalan, perlindungan dan pemantauan litar elektrik dalam sistem penghantaran dan pengagihan kuasa. Menampilkan teknologi matang, keselamatan operasi yang tinggi dan prestasi yang terbukti, ia digunakan secara meluas dalam loji janakuasa, pencawang dan rangkaian pengagihan kuasa perindustrian dan perlombongan.

Alat suis ini mematuhi piawaian berikut:

GB 3906 — 3–35 kV AC Alat Suis Tertutup Logam

GB/T 11022 — Keperluan Teknikal Biasa untuk Alat Suis Voltan Tinggi dan Peralatan Kawalan

IEC 62271-200 — Alat Suis dan Peralatan Kawalan Tertutup Logam AC untuk Voltan Terkadar Melebihi 1 kV dan Sehingga 52 kV

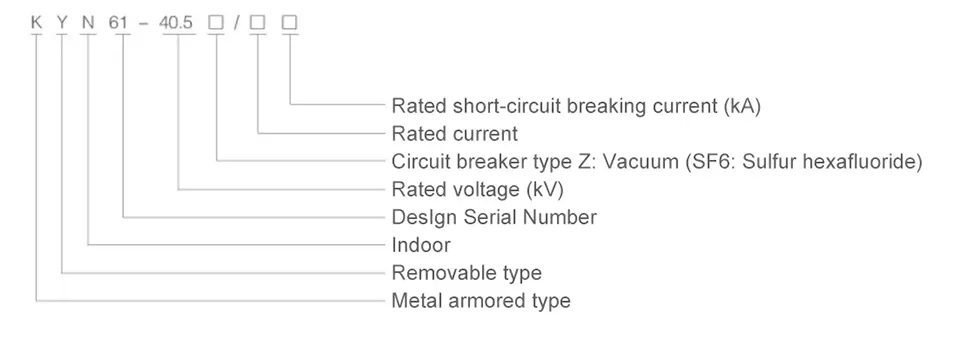

Model dan makna

Parameter teknikal utama

Parameter teknikal utama untuk KYN61-40.5

Parameter teknikal utama untuk KYN61-40.5

Keadaan kerja

1. Suhu udara persekitaran:Suhu maksimum hendaklah +40°C, dan suhu minimum hendaklah -10°C.

2. Ketinggian:Tapak pemasangan hendaklah tidak melebihi 1oo0 m dari aras laut.

3. Kelembapan bandingan persekitaran:Nilai purata harian hendaklah tidak lebih daripada 95%, dan nilai purata bulanan hendaklah tidak lebih daripada 9o%.

4. Keadaan udara ambien:Eguipment tidak bertujuan untuk lokasi yang terdapat bahan menghakis, pencemaran berat, gas mudah terbakar atau getaran yang kuat.

5. Keadaan seismik:Sekiranya gempa bumi berlaku, keamatannya tidak boleh melebihi magnitud 8.

Apakah aplikasi suis KYN61-40.5?

KYN61-40.5 series 33KV Medium Voltage Metalclad Switchgear Panels digunakan secara meluas dalam:

1. Loji janakuasa dan pencawang grid (paling biasa)

2. Perusahaan perindustrian dan perlombongan (metalurgi, petrokimia, lombong arang batu, simen, pembuatan automotif, dll.)

3. Projek tenaga boleh diperbaharui (loji janakuasa PV, ladang angin – dalam pencawang peningkatan atau pengedarannya)

4. Infrastruktur (lapangan terbang, hospital, bangunan tinggi, kompleks komersial yang besar)

5. Aplikasi khas (tapak operasi yang kerap)

Apakah kelebihan produk untuk suis KYN61-40.5?

Keselamatan tinggi:Berperisai logam sepenuhnya dan berpetak, dilengkapi dengan sistem saling kunci "lima kalis" yang komprehensif untuk mengelakkan salah operasi dan memastikan keselamatan kakitangan dan peralatan. Setiap petak berfungsi mempunyai saluran pelepasan tekanan bebas untuk mengalihkan kerosakan arka dari operator.

Kebolehpercayaan yang tinggi:Hayat reka bentuk yang panjang; komponen utama seperti pemutus litar dan suis pembumian boleh mencapai puluhan ribu operasi mekanikal.

Konfigurasi fleksibel:Serasi dengan pelbagai jenama pemutus litar arus perdana (cth., ZN85 domestik, ABB VD4, dll.) untuk memenuhi keperluan pengguna yang berbeza. Menyokong berbilang skema pendawaian utama (masuk/keluar kabel, masuk/keluar talian atas, dll.).

Bagaimana untuk membeli 33KV Medium Voltage Metalclad Switchgear Panels?

Sila berikan maklumat di bawah ini sebelum anda memesan:

1. Gambar rajah garis tunggal skema litar utama, aplikasi yang dimaksudkan, konfigurasi litar utama khusus, pelan lantai bilik suis, dan lukisan susunan dan susun atur peralatan, Adalah lebih baik jika anda boleh menyediakan dokumen keperluan projek terperinci.

2. Keperluan untuk fungsi kawalan, pengukuran dan perlindungan suis, serta keperluan untuk peralatan tertutup dan peranti automasi yang lain.

3. Penetapan jenis, spesifikasi teknikal dan kuantiti setiap komponen elektrik yang digunakan dalam suis.

4. Jika jambatan bar diperlukan di antara unit suis atau untuk kabinet talian masuk, data terperinci berikut hendaklah disediakan: kapasiti pembawa arus berkadar bagi jambatan bar, rentangnya, dan ketinggiannya di atas lantai.

5. Jika suis akan digunakan di bawah keadaan persekitaran khas, syarat tersebut hendaklah dinyatakan secara terperinci semasa membuat pesanan.

6. Sebarang keperluan khas lain akan dibincangkan dan dipersetujui dengan syarikat kami.

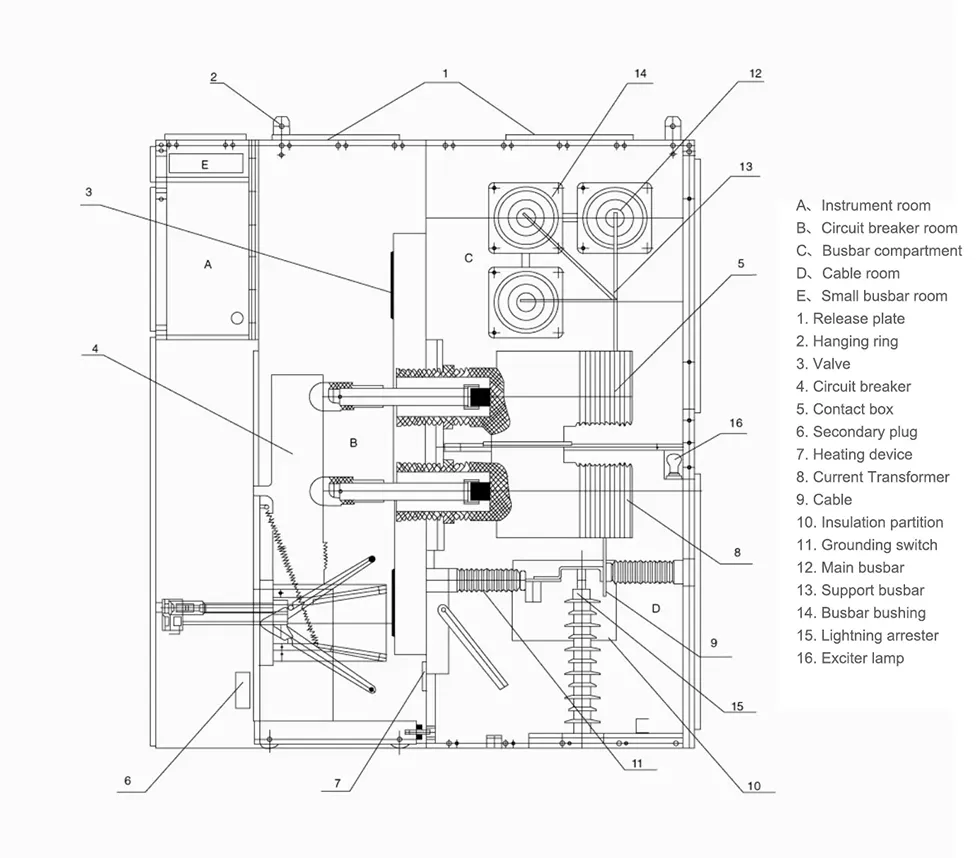

Rupa dan dimensi
