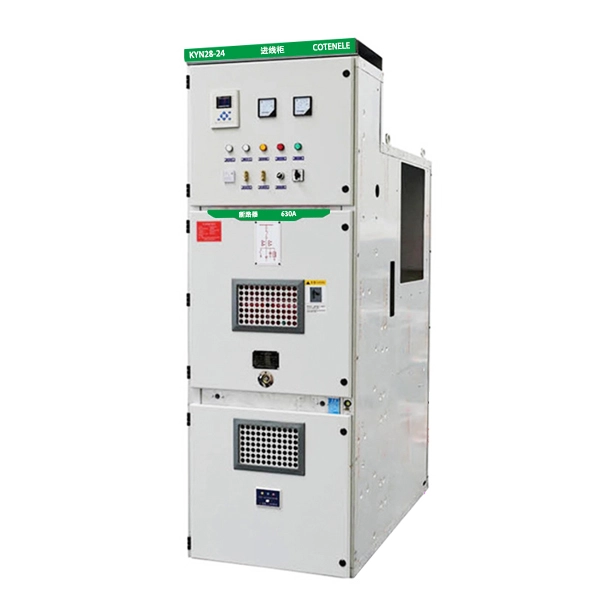

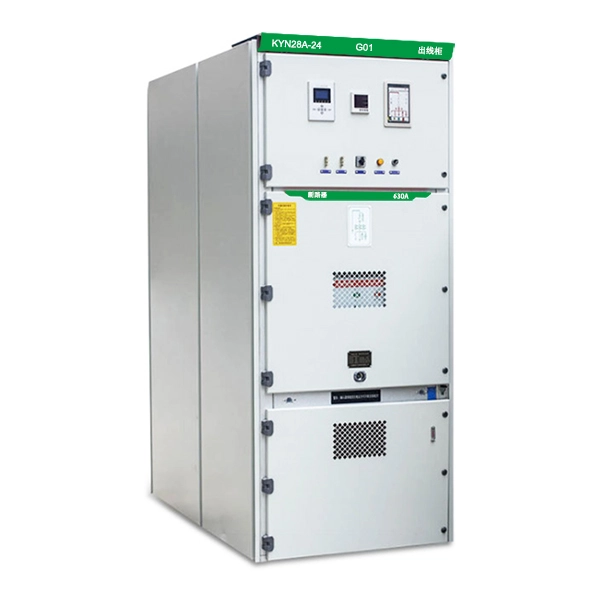

Alat Suis Bersalut Logam Voltan Sederhana 22KV
Cotenele telah komited terhadap penyelidikan dan pembangunan teknologi dalam bidang produk suis voltan sederhana dan unit utama gelang selama bertahun-tahun, meliputi rangkaian penuh panel suis dengan voltan terkadar daripada 3.6kV hingga 40.5kV. KYN28-24 siri 22KV Voltan Sederhana Berpakaian Logam Berpakaian Alat Suis yang kami hasilkan adalah selamat dan berteknologi tinggi. untuk digunakan. Ia digunakan secara meluas dalam loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, dan bangunan komersial.
Cotenele ialah salah satu pengeluar suis voltan Sederhana yang paling maju di China, Alat suis Bersalut Logam Voltan Sederhana KYN28-24 Serie 22KV yang kami keluarkan telah berjalan dengan mantap dalam berbilang projek Grid Negeri China selama bertahun-tahun. Alat suis voltan sederhana KYN28-24 KYN28-24 sesuai untuk voltan tiga fasa berkadar 62Hz dalaman, voltan tiga fasa 62Hz. sistem, digunakan untuk menerima dan mengagihkan tenaga elektrik serta mengawal, melindungi dan memantau litar. Alat suis voltan sederhana dan unit utama gelang kami memenuhi pelbagai piawaian domestik dan antarabangsa, seperti GB/T3906 "3.6kV~40.5kV AC Metal Enclosed Switchgear and Control Equipment" dan IEC 62271-200.
Model dan makna
Parameter teknikal utama
1. Parameter teknikal utama alat suis
| SN | item | Unit | Parameter | ||||
| 1 | Voltan terkadar | KV | 24 | ||||
| 2 | Kekerapan dinilai | Hz | 50/60 | ||||
| 3 | Tahap terlindung yang dinilai | Impuls kilat menahan voltan (nilai puncak) | KV | Fasa ke fasa Fasa ke tanah |
60 | Jurang Pengasingan | 79 |
| Kekerapan kuasa 1 minit menahan voltan (nilai berkesan) | 125 | 145 | |||||
| Kekerapan kuasa litar kawalan tambahan menahan voltan | V | 2000 | |||||
| 4 | Nilai semasa | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Arus pemutus litar pintas yang dinilai | KA | 20 | 31.5 | |||
| 6 | Arus penutupan litar pintas yang dinilai (puncak) | KA | 50 | 80 | |||
| 7 | Dinilai tahan masa singkat semasa (4s) | KA | 20 | 31.5 | |||
| 8 | Puncak ternilai menahan arus | KA | 50 | 80 | |||
| 9 | Voltan terkadar litar kawalan tambahan | V | DC atau AC 110/220 | ||||
| 10 | Gred perlindungan | IP4X (pintu bilik pemutus litar terbuka atau petak ke petak IP2X) | |||||
| 11 | Dimensi Cangkang (Lebar *Dalam * Tinggi) | mm | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Berat badan | Kg | 840~1440 | ||||
| Nota: Kedalaman kabinet talian masuk dan keluar atas ialah 2360mm. | |||||||
2. Parameter teknikal utama pemutus litar vakum VS1-24,VN2-24
| SN | item | Unit | Parameter | ||
| 1 | Voltan terkadar | KV | 24 | ||
| 2 | Tahap terlindung yang dinilai | Kekerapan kuasa 1 minit menahan voltan (nilai berkesan) | 60 | ||
| Impuls kilat menahan voltan (nilai puncak) | 125 | ||||
| 3 | Kekerapan dinilai | Hz | 50/60 | ||
| 4 | Nilai semasa | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Arus pemutus litar pintas yang dinilai | KA | 20 | 31.5 | |
| 6 | Arus penutupan litar pintas yang dinilai (puncak) | 50 | 80 | ||
| 7 | Dinilai tahan masa singkat semasa (4s) | 20 | 31.5 | ||
| 8 | Puncak ternilai menahan arus | 50 | 80 | ||
| 9 | Arus pecah berkadar bagi satu bank kapasitor | A | 630 | ||
| 10 | Arus pecah bank kapasitor belakang-ke-belakang diberi nilai | 400 | |||
| 11 | Masa putus arus pemutus litar pintas yang dinilai | Masa | 50 | ||
| 12 | Jangka hayat mekanikal | 20000 | |||
| 13 | Urutan operasi yang dinilai | O-0.3s-CO-180s-CO | |||
Keadaan kerja
Keadaan Operasi Biasa
1. Suhu persekitaran
Maksimum: +40°C, minimum: –15°C. Nilai purata yang diukur dalam mana-mana tempoh 24 jam tidak boleh melebihi +35°C.
2. Keadaan kelembapan
Purata kelembapan relatif untuk sehari: ≤95%
Purata kelembapan relatif selama sebulan: ≤90%
Purata tekanan wap air untuk sehari: ≤2.2 kPa
Purata tekanan wap air untuk sebulan: ≤1.8 kPa
3. Ketinggian
Tidak melebihi 1000 m dari aras laut.
4. Ketulenan udara
Udara di sekeliling tidak boleh dicemari dengan ketara oleh habuk, asap, gas menghakis atau mudah terbakar, wap, atau semburan garam.
5. Getaran dan kejutan
Sebarang getaran luar atau pergerakan tanah yang boleh menjejaskan suis hendaklah diabaikan.
6. Gangguan elektromagnet dalam sistem sekunder
Amplitud gangguan elektromagnet teraruh tidak boleh melebihi 1.6 kV.
Syarat Operasi Khas
Apabila Alat Suis Bersalut Logam Voltan Sederhana 22KV diperlukan untuk beroperasi dalam keadaan melebihi had biasa yang dinyatakan dalam GB/T 11022, pengilang dan pengguna hendaklah berunding dan bersetuju dengan langkah khas.
Untuk mengelakkan pemeluwapan, alat suis dilengkapi dengan pemanas. Pemanas ini hendaklah ditenagakan apabila alat suis berada dalam mod siap sedia. Walaupun semasa operasi biasa, perhatian harus diberikan untuk memastikan pemanas berfungsi seperti yang diperlukan.
Apakah struktur utama KYN28-24?
Alat suis KYN28-24 terutamanya terdiri daripada dua bahagian: kabinet dan trak.
Struktur kabinet
Kabinet dibahagikan dengan sekatan logam kepada empat petak bebas.
1.Petak busbar
Terletak di bahagian atas belakang kabinet, digunakan untuk memasang bar bas utama.
2.Kompartmen pemutus litar
Terletak di bahagian tengah kabinet, digunakan untuk memasang trak pemutus litar.
3.Petak kabel
Bilik kabel terletak di bahagian bawah belakang kabinet, digunakan untuk menyambungkan kabel masuk dan keluar. Ia juga boleh memuatkan komponen seperti pengubah arus dan suis pembumian.
4. petak geganti dan instrumen
Terletak di bahagian atas hadapan kabinet, digunakan untuk memasang komponen sekunder seperti perlindungan, kawalan dan peranti pengukur.
Jenis trak
Trak adalah komponen alih yang membawa elemen teras. Ia digerakkan masuk dan keluar melalui mekanisme skru. Mengikut fungsinya, trak terutamanya dikelaskan kepada jenis berikut:
1. Trak pemutus litar: Jenis yang paling biasa, digunakan untuk membuat dan memecahkan arus beban biasa dan arus kerosakan.
2. Trak pengubah voltan (PT): Digunakan untuk menyediakan isyarat voltan untuk tujuan pengukuran dan perlindungan.
3. Trak pemeteran: Digunakan untuk pemeteran tenaga elektrik.
4. Pengasingan trak: Troli pemisah biasanya digunakan untuk mencipta titik putus sambungan yang boleh dilihat dalam litar, memastikan keselamatan semasa penyelenggaraan.
Ciri-ciri Utama dan Kelebihan
1. Keselamatan Tinggi
Alat Suis Berpakaian Logam Voltan Sederhana 22KV dilengkapi dengan fungsi "lima-pencegahan" yang komprehensif, menggunakan interlock mekanikal dan elektrik untuk mencegah salah operasi dengan berkesan. Ia bersalut logam sepenuhnya dan cangkerang berpartisi membahagikan kabinet kepada berbilang petak bebas, menghalang kemalangan merebak dan memastikan keselamatan yang tinggi. Saluran pelepasan tekanan mereka disediakan untuk melindungi keselamatan pengendali sekiranya berlaku kerosakan arka dalaman.
2. Fleksibiliti dan Kebolehpercayaan
Mengguna pakai struktur trak tarik keluar yang dipasang di tengah. Semua trak dengan spesifikasi yang sama adalah 100% boleh ditukar ganti, memudahkan penyelenggaraan dan penggantian yang mudah. Serasi dengan pelbagai jenama terkenal pemutus litar vakum (cth., VS1, VD4), menawarkan serba boleh yang baik. Penggunaan plat keluli bersalut aluminium-zink dan pelbagai proses lenturan menghasilkan kekuatan mekanikal yang tinggi dan rintangan kakisan yang kuat.
3. Penyelenggaraan yang Mudah dan Penjimatan Ruang
Alat Suis Berpakaian Logam Voltan Sederhana 22KV siri kyn28-24 menyokong pemasangan berdiri di dinding dan penyelenggaraan capaian hadapan, dengan banyaknya mengurangkan ruang yang diperlukan untuk pemasangan dan servis. Petak kabel yang luas menyediakan ruang yang cukup untuk menyambungkan berbilang kabel dan memudahkan fabrikasi dan pemasangan penamat kabel.

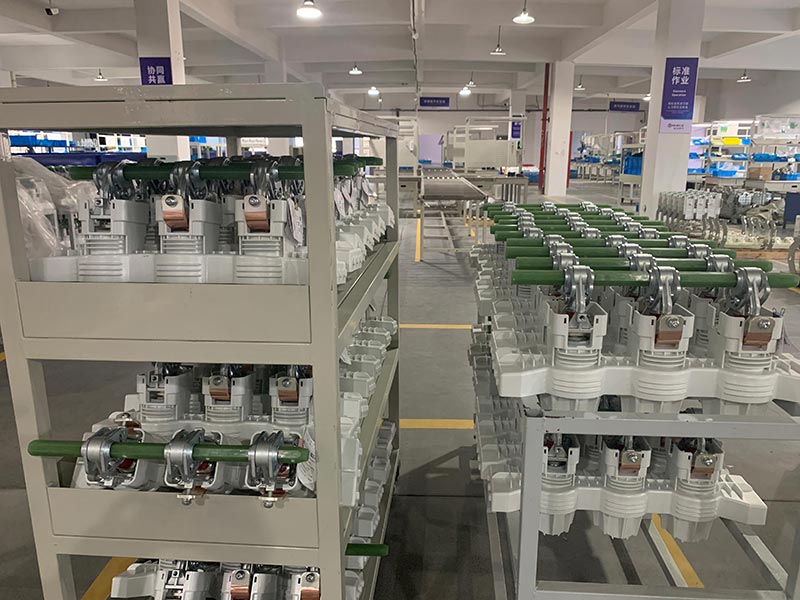

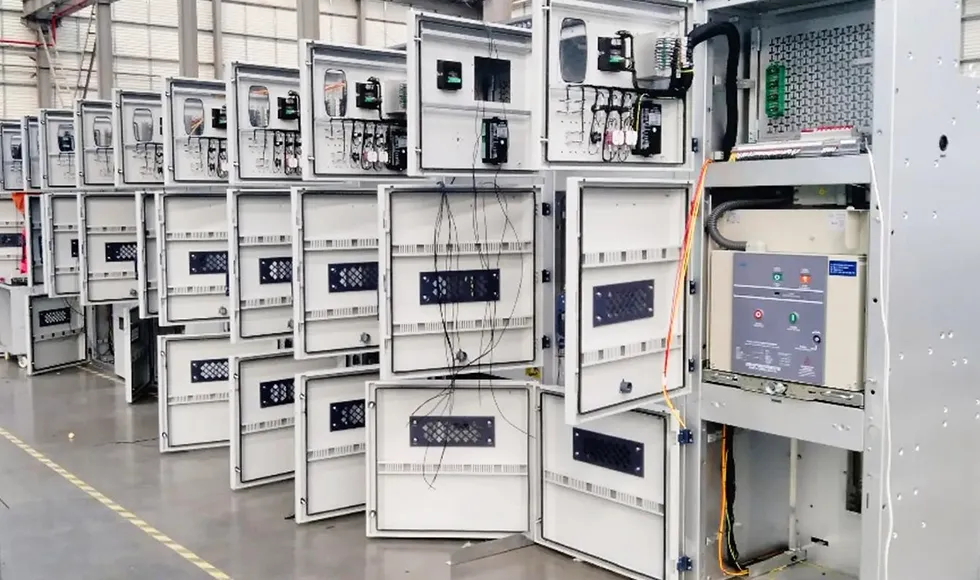

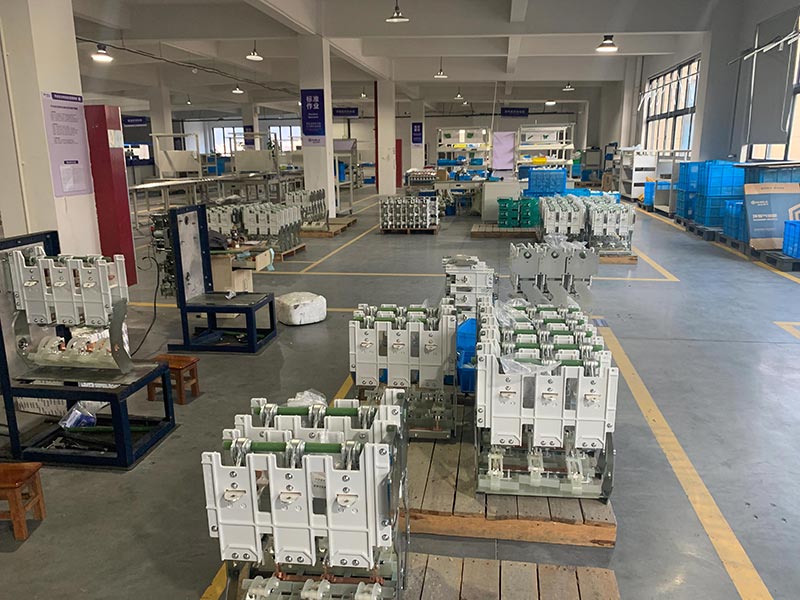

Bengkel Pengeluaran
Bagaimana NAK Memilih?
Apabila membuat pilihan, adalah disyorkan untuk menjelaskan parameter utama dan keperluan fungsi berikut:
1. Parameter elektrik
Sila tentukan parameter teknikal utama di bawah ini seperti voltan undian, arus undian dan arus putus litar pintas ternilai sistem sebelum pesanan.
2. Skim fungsian
Sebelum membeli, Sila kenal pasti skim fungsi yang diperlukan, seperti kabinet penyuap masuk, kabinet penyuap keluar, kabinet PT, kabinet pemeteran, kabinet pengikat bas, dsb.
3. Komponen teras
Perlu memastikan jenama atau keperluan teknikal untuk komponen teras, termasuk pemutus litar, pengubah arus, pengubah voltan, suis pembumian, dll sebelum pesanan anda.
4. Keperluan pintar
Sila sahkan sama ada ciri pintar seperti pemantauan dalam talian dan penderiaan kuasa IoT diperlukan.
5. Persekitaran khas
Untuk kegunaan di altitud tinggi, pesan jenis dataran tinggi dan rujuk pengilang untuk memenuhi syarat operasi tertentu.

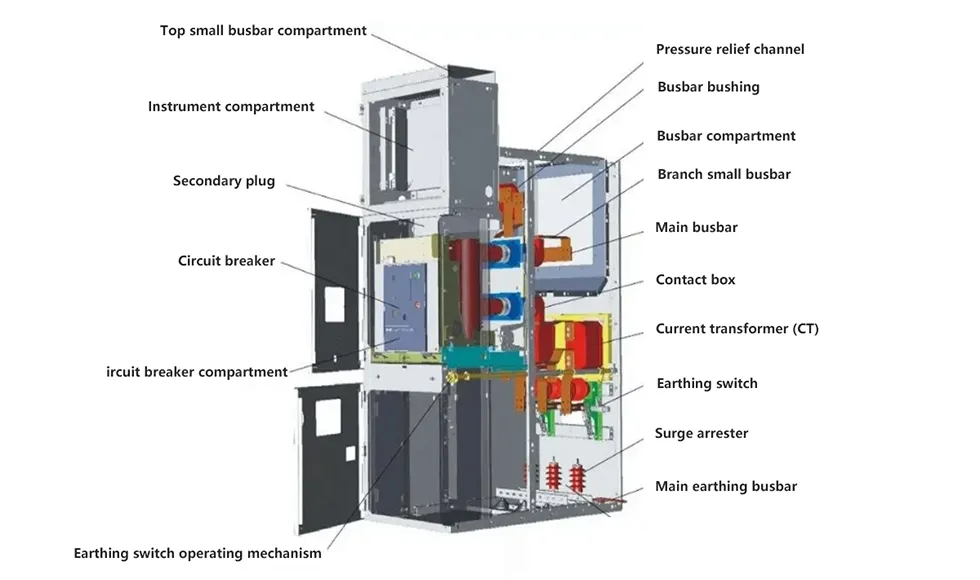

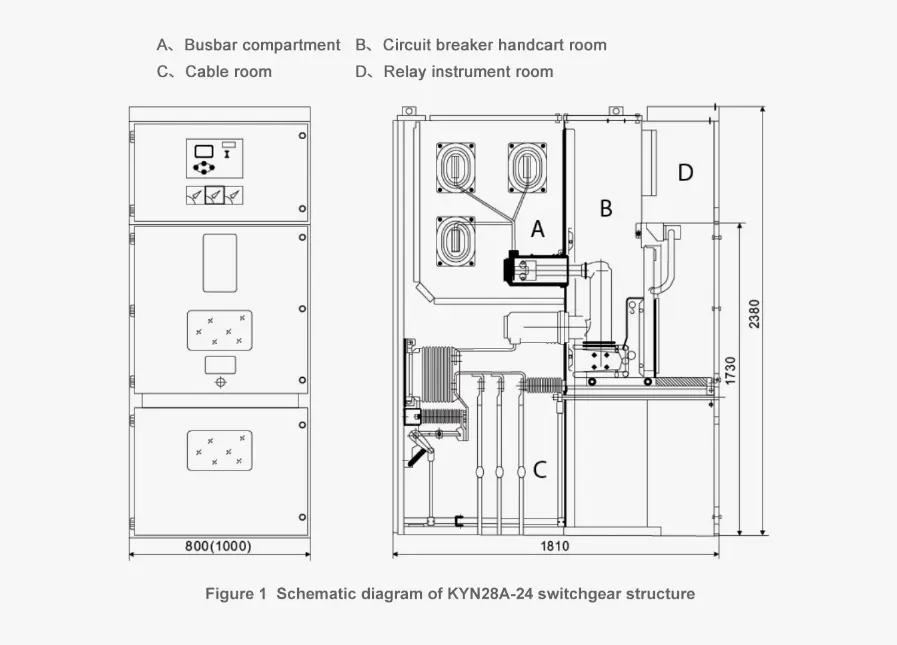

Gambar rajah skema struktur suis KYN28A-24

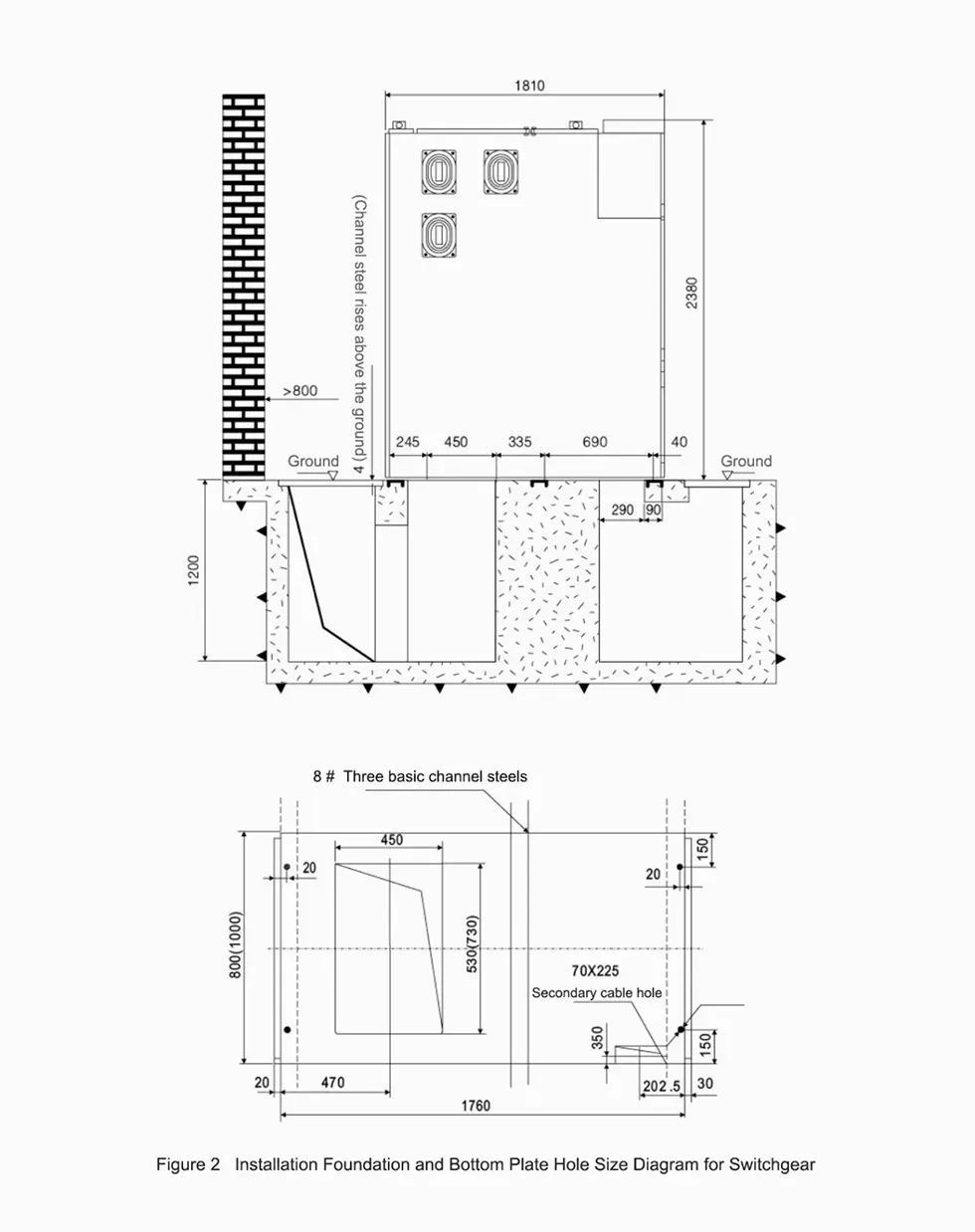

Asas Pemasangan dan Rajah Saiz Lubang Plat Bawah

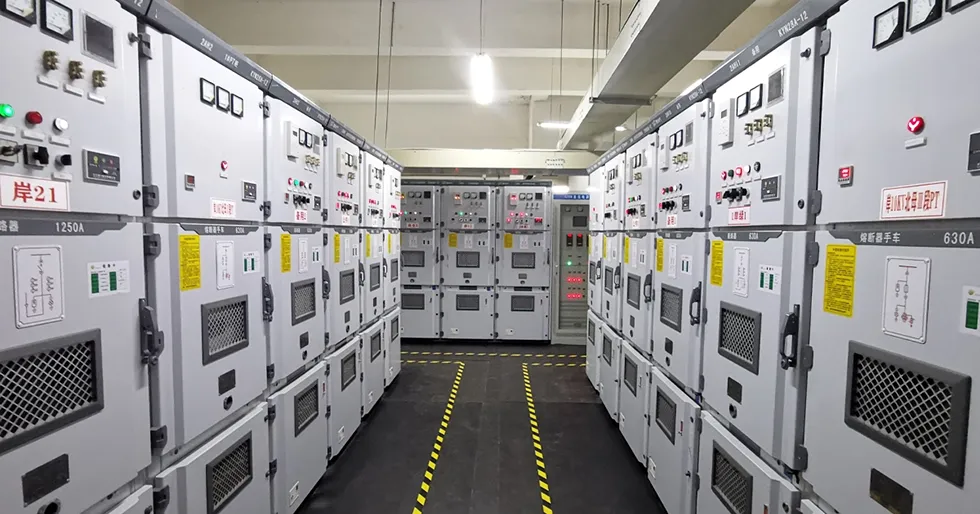

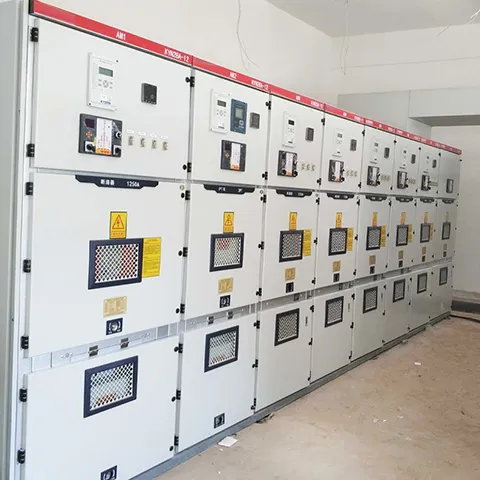

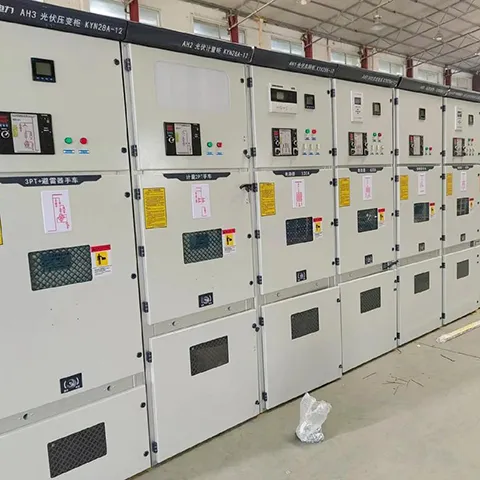

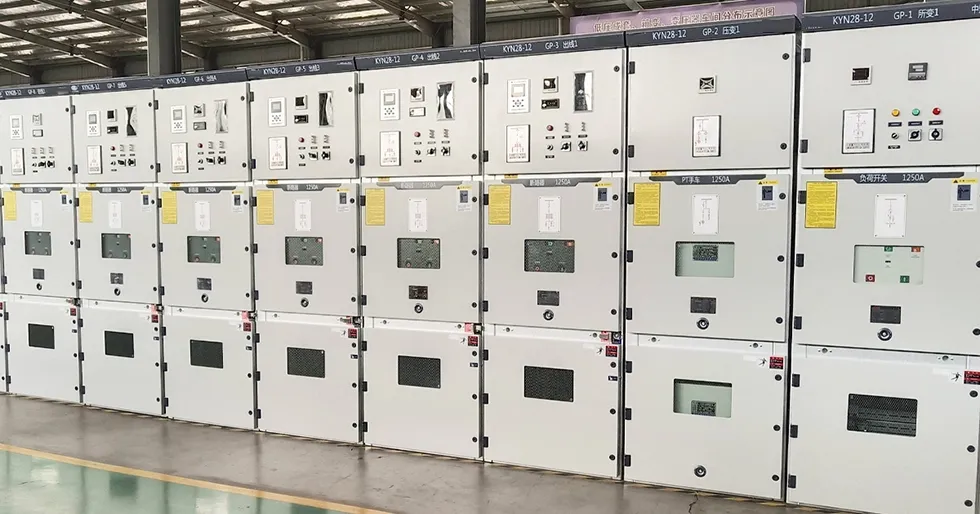

Produk menunjukkan
