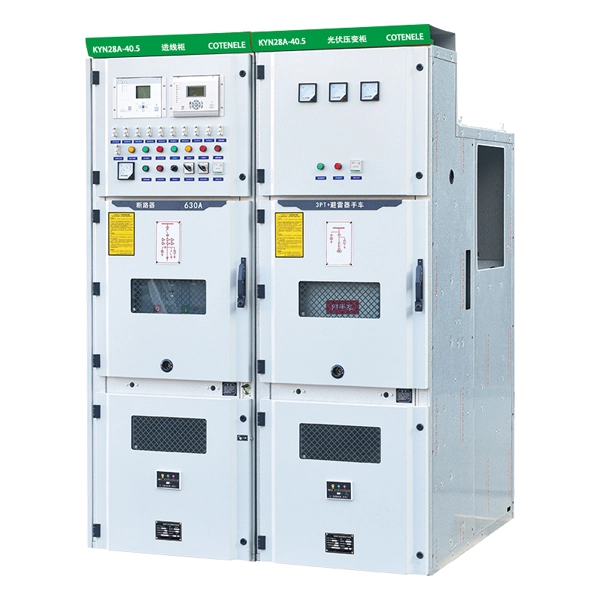

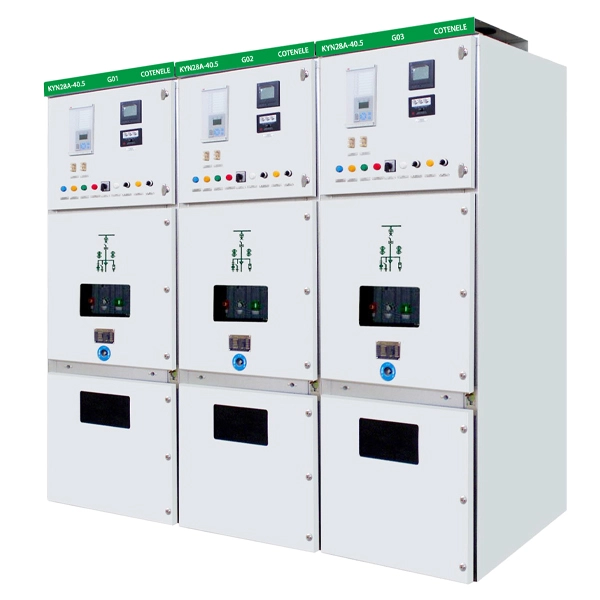

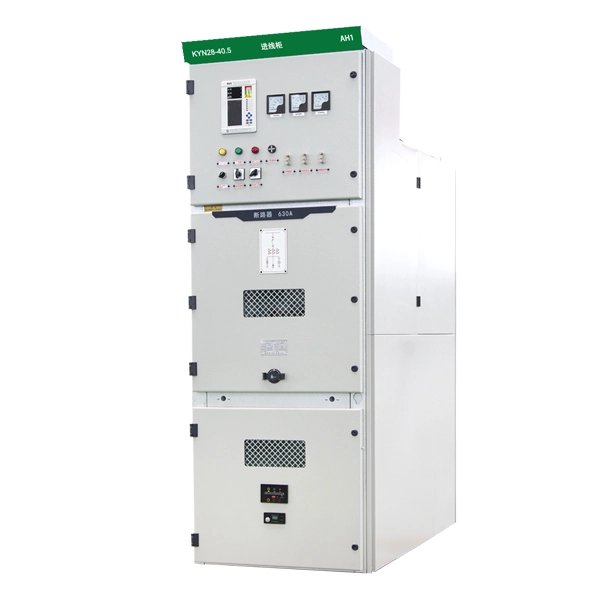

Gear Suis Voltan Sederhana 33KV MV Gear Suis

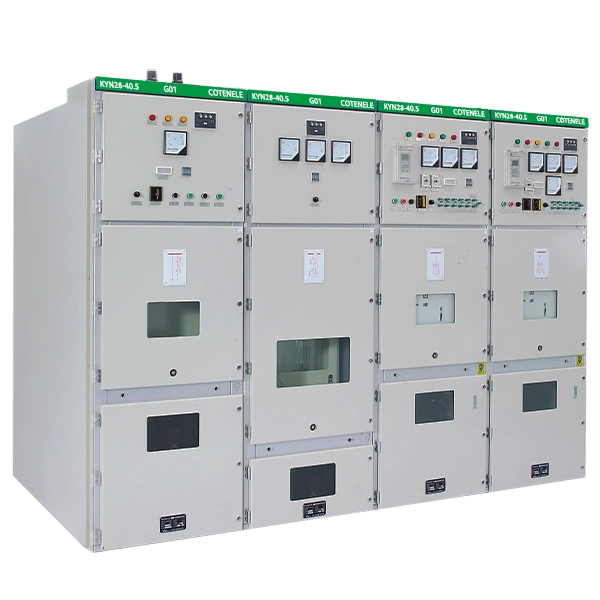

Alat suis voltan sederhana KYN28-40.5 ialah produk baharu yang dibangunkan oleh Cotenele, dengan voltan terkadar sehingga 40.5kv, Gear Suis Voltan Sederhana Voltan Sederhana KYN28-40.5 jenis KYN28-40.5 ini, ditujukan terutamanya untuk sistem kuasa AC tiga fasa dengan voltan terkadar 40.5 kV frekuensi 40.5 kV. Ia biasanya digunakan dalam susunan bas bar tunggal dan bar keratan. Reka bentuk produk mematuhi piawaian yang berkaitan seperti IEC 298 dan GB3906-2006.
Cotenele telah lama komited terhadap inovasi dan penyelidikan dalam teknologi suis voltan sederhana. KYN28-40.5 siri 33KV MV Switchgear Medium Voltage Suis Gear ialah produk baharu Cotenele witch yang biasanya digunakan untuk memenuhi keperluan pengedaran voltan terkadar 35KV dalam loji janakuasa, pencawang, perusahaan perindustrian dan perlombongan, institusi awam dan tempat-tempat lain, Alat suis voltan sederhana ini adalah satu daripada struktur kompaun utama yang dipasang di Pusat dan boleh ditarik balik. memenuhi sepenuhnya keperluan interlock keselamatan "lima pencegahan".
Peralatan ini boleh dipasang dengan pemutus litar vakum siri ZN85 dan VTK pengeluar sendiri, atau secara alternatif dengan pemutus litar vakum VD4 ABB.
Model dan makna
Parameter teknikal utama
| item | Unit | Parameter Teknikal | |
| Voltan terkadar | KV | 40.5 | |
| Kekerapan dinilai | Hz | 50 | |
| Nilai semasa | A | 1250160020002500 | |
| Kekerapan kuasa dengan voltan | Kekerapan kuasa menahan voltan litar utama selama 1 minit | KV | 95 KV (118 KV merentasi jurang pengasingan untuk keperluan khas) |
| Kekerapan kuasa menahan voltan bagi litar tambahan dan kawalan | V | 2000 | |
| Impuls kilat menahan voltan | KV | 185 KV (215 KV merentasi jurang pengasingan untuk keperluan khas) | |
| Arus pecah berkadar (RMS) | KA | 2,531.5 | |
| Arus membuat dinilai (puncak) | KA | 63, 80 | |
| Dinilai dinamik menahan arus (puncak) | KA | 63, 80 | |
| Dinilai tahan masa singkat semasa selama 4 saat (RMS) | KA | 2,531.5 | |
| Voltan terkadar bagi litar tambahan dan kawalan | V | -110,-220,～110,～220 | |
| Darjah perlindungan | IP3X untuk kepungan; IP2X antara petak dan apabila pintu petak pemutus litar terbuka | ||
Apakah ciri-ciri produk suis KYN28-40.5?
1. Petak bersalut logam dan modular:Kepungan Gear Suis Voltan Sederhana 33KV MV diperbuat daripada plat keluli aluzink dan ruang dalaman dibahagikan kepada petak bebas, seperti petak pemutus litar, petak busbar, petak kabel, dan petak geganti/instrumen. Struktur ini mencapai piawaian "LSC2B", yang bermaksud bahawa apabila kerosakan berlaku atau penyelenggaraan dijalankan dalam satu petak, operasi petak lain kekal tidak terjejas.

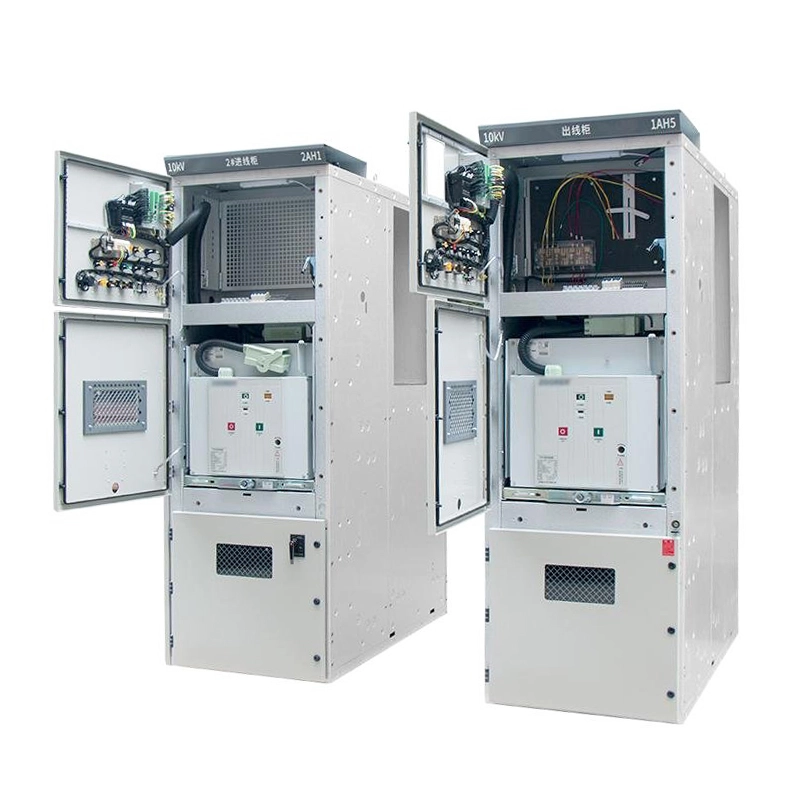

2. Susunan pemutus litar keluar "dipasang di tengah":Komponen teras seperti pemutus litar vakum, suis pengasing, dipasang pada trak boleh tanggal (unit pengeluaran). apabila ia memerlukan penyelenggaraan, trak yang rosak boleh ditarik balik sepenuhnya dan digantikan dengan yang ganti untuk memulihkan bekalan kuasa dengan cepat, dengan ketara memendekkan masa gangguan.

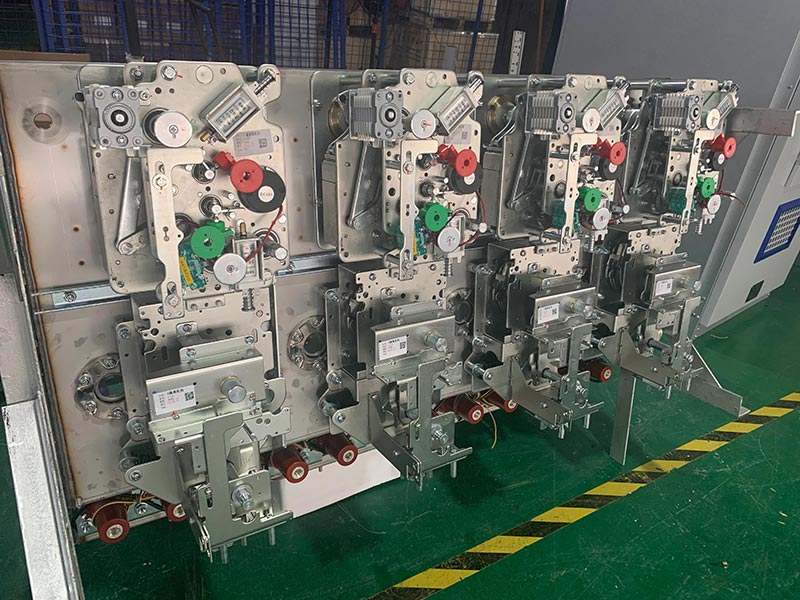

3. Jalinan mekanikal "Lima pencegahan":Melalui interlock mekanikal mandatori, ia memastikan bahawa operasi seterusnya hanya boleh dilakukan dalam keadaan tertentu. Fungsi ini secara berkesan boleh menghalang penyelewengan seperti penutupan atau pembukaan pemutus litar yang salah, menggerakkan trak masuk atau keluar di bawah beban, menutup suis pembumian apabila litar hidup, secara tidak sengaja memasuki petak hidup, dan menutup pemutus dengan suis pembumian ditutup. Ini dapat memastikan keselamatan kakitangan dan peralatan.
4. Saluran pelepasan tekanan atas:apabila kerosakan arka dalaman pada suis berlaku, gas suhu tinggi dan tekanan tinggi diarahkan untuk dilepaskan melalui saluran atas, meminimumkan bahaya dan melindungi kakitangan operasi dan penyelenggaraan.
Struktur dan dimensi

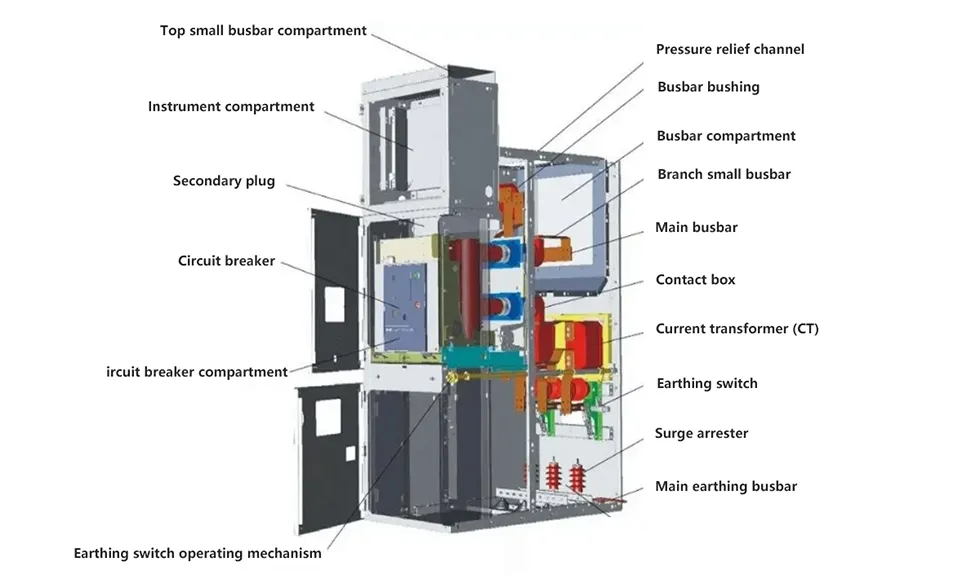

Gambar rajah struktur KYN28
| Konfigurasikan pemutus litar | ZN85(Atau VTK-40.5) | ZN85(Atau VTK-40.5) |
| Lebar(mm) | 1400 | 1200 |
| Tinggi(mm) | 2650 | 2650 |
| Kedalaman(mm) | 2800 | 2600 |
| Berat (kg) | 1500 | 1400 |
Apakah perbezaan antara KYN28-40.5 dan KYN61-40.5?
Alat suis KYN61-40.5:KYN61-40.5 bersaiz lebih besar, terutamanya dicirikan oleh parameter arus tinggi dan tinggi, direka khusus untuk tahap voltan 40.5kV, Ia menggunakan struktur trak yang dipasang di lantai (drawout) dan direka bentuk untuk membawa arus tinggi dan kapasiti pecah yang tinggi. Ia berfungsi sebagai peranti pengedaran teras untuk nod kuasa yang besar dan kritikal.
KYN28-40.5: KYN28-40.5 siri 33KV MV Switchgear Suis Voltan Sederhana Gear mempunyai struktur yang lebih padat dan digunakan secara meluas. Ia mempunyai struktur trak keluar yang dipasang di tengah ikonik siri KYN28, mempunyai ciri kekompakan dan fleksibiliti. Ia adalah pilihan biasa untuk senario pengedaran konvensional.
| item | KYN61-40.5 | KYN28-40.5 |
| Jenis lori pemutus litar | Dipasang di lantai: Trak yang lebih besar dan lebih berat, diletakkan pada rel lantai di bahagian bawah panel | Dipasang di tengah: Trak padat dipasang pada ketinggian tengah panel, lebih mudah untuk dikendalikan |
| Dimensi dan berat | Dimensi dan berat yang lebih besar. Dimensi Biasa:1400mm(W), 2800mm(D).Berat diri lebih kurang.1500kg | Lebih padat Sesetengah data menunjukkan kedalaman sehingga 2800mm; ringan sedikit daripada KYN61 |
| Julat semasa dinilai | Lebih luas, biasanya 630A hingga 4000A | Lebih sempit, biasanya 630A hingga 3150A (tetapi boleh disesuaikan sehingga 4000A) |
| Kapasiti pecah/tahan | Lebih tinggi, biasanya 25kA hingga 40kA, puncak menahan arus sehingga 100kA | Secara relatifnya lebih rendah, biasanya 20kA hingga 31.5kA |
| Skop permohonan | Lebih khusus, sering digunakan dalam kedudukan kritikal seperti pendapatan atau pengganding bas di loji industri besar, loji kuasa dan pencawang | Lebih meluas, peralatan arus perdana untuk rangkaian pengedaran 10kV dan 35kV |
| Ciri senario biasa | Sesuai untuk aplikasi yang memerlukan arus tinggi dan kapasiti pecah yang tinggi | Sesuai untuk senario pengedaran konvensional dengan permintaan yang lebih tinggi terhadap kekompakan, fleksibiliti dan ekonomi |

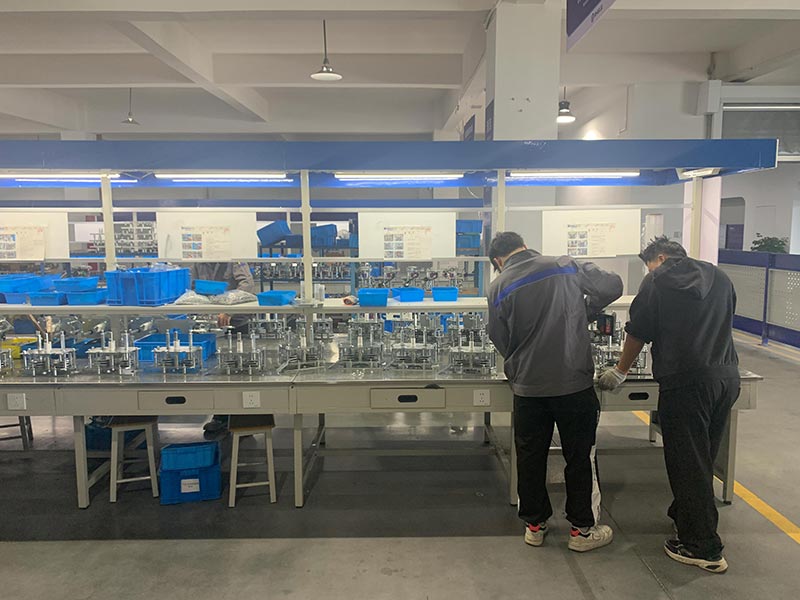

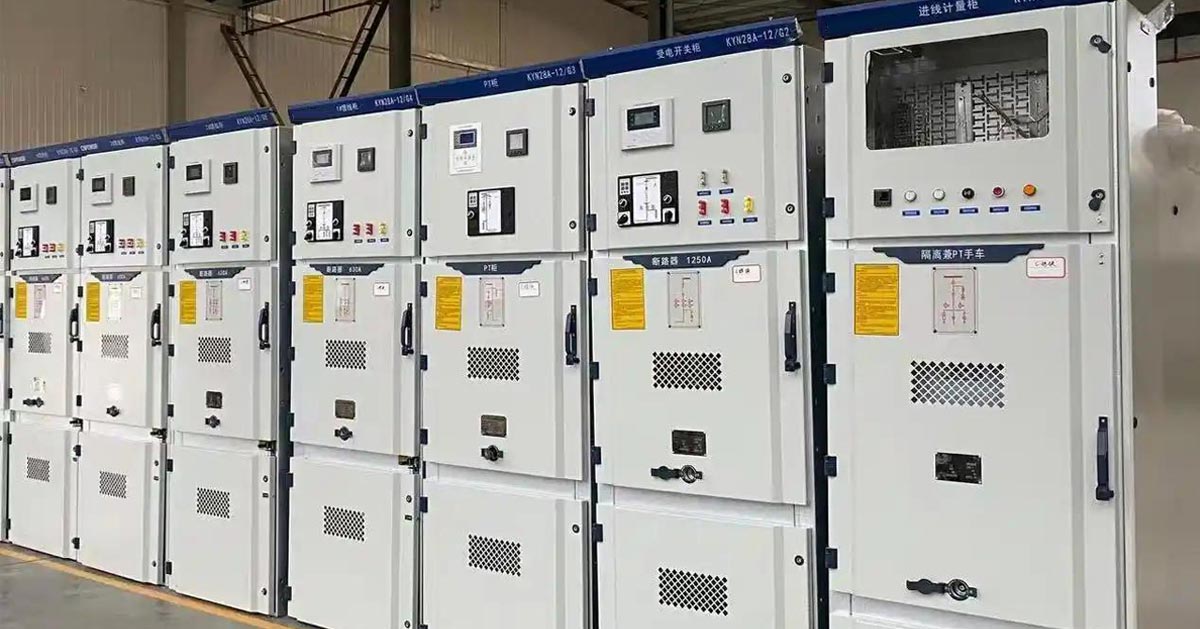

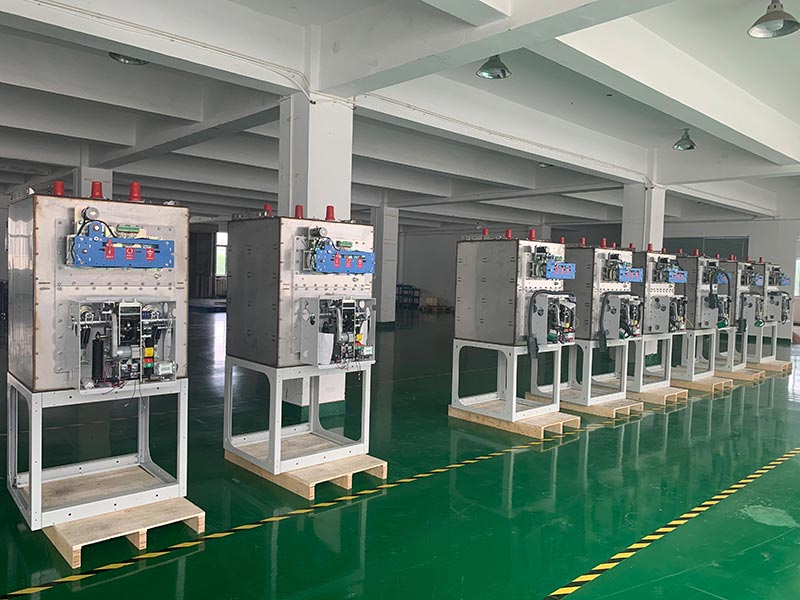

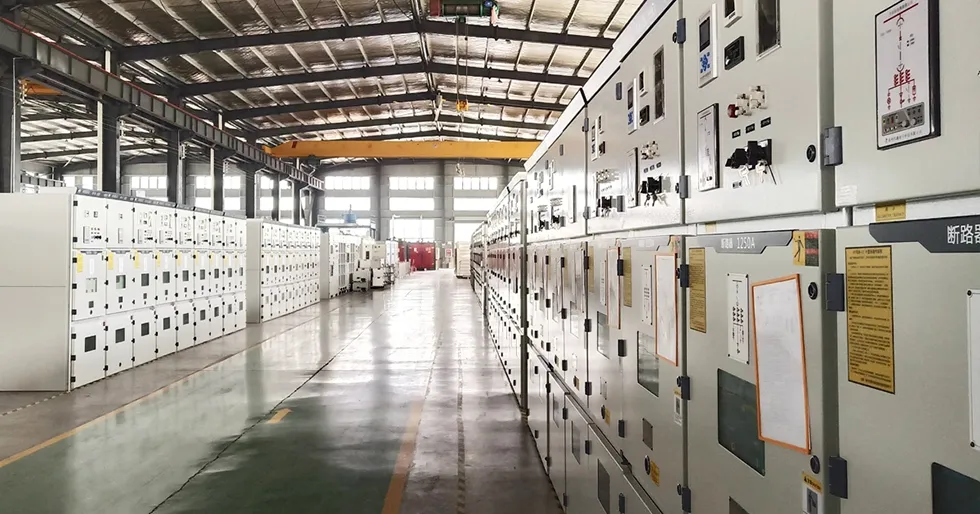

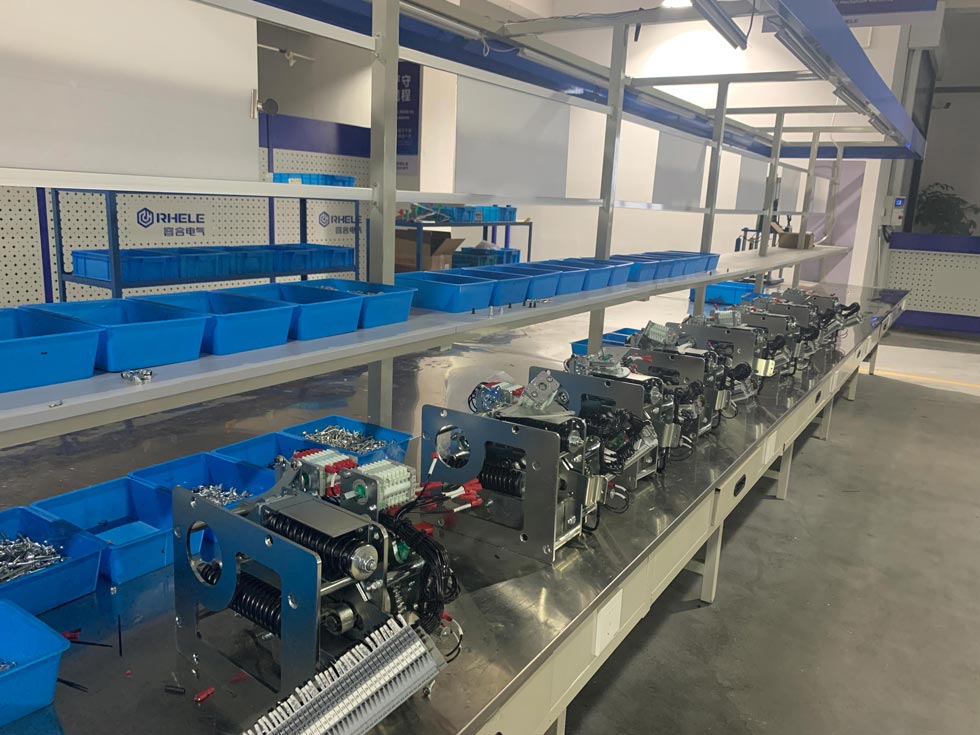

Kilang Kami

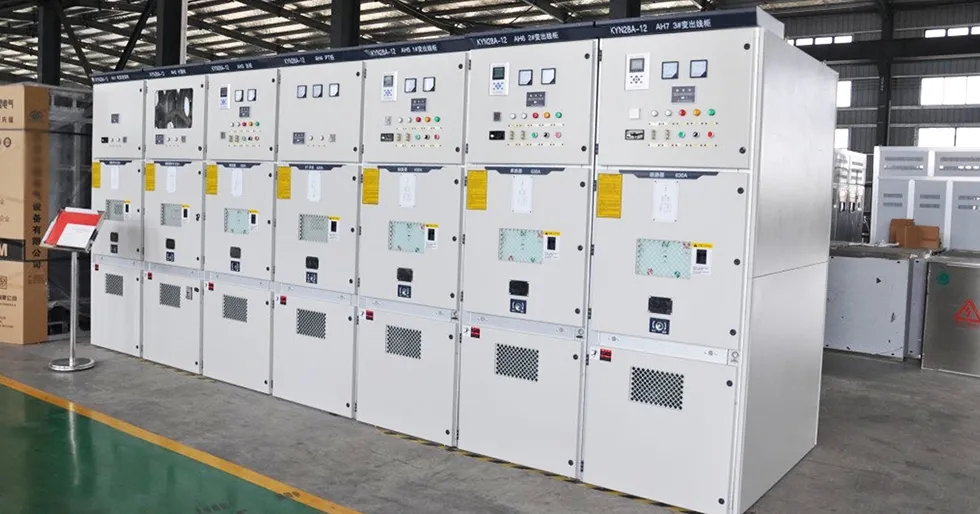

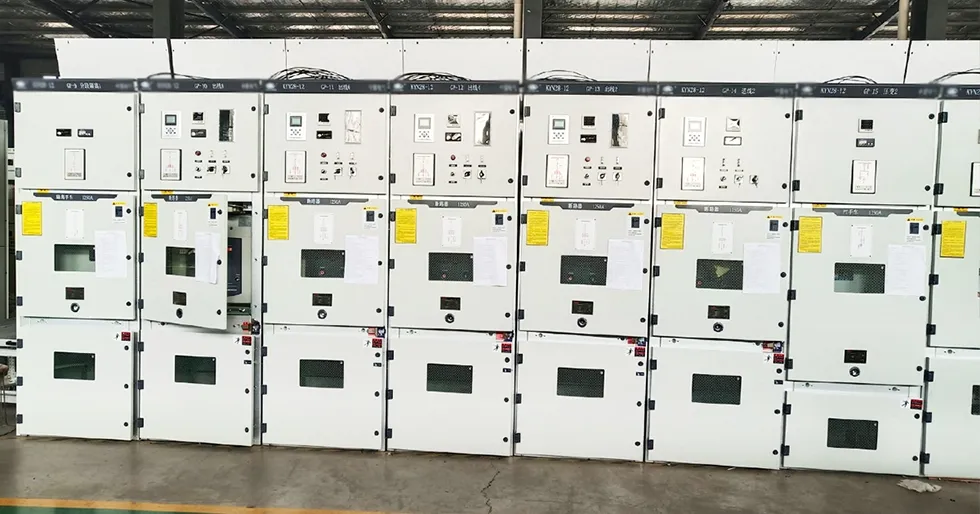

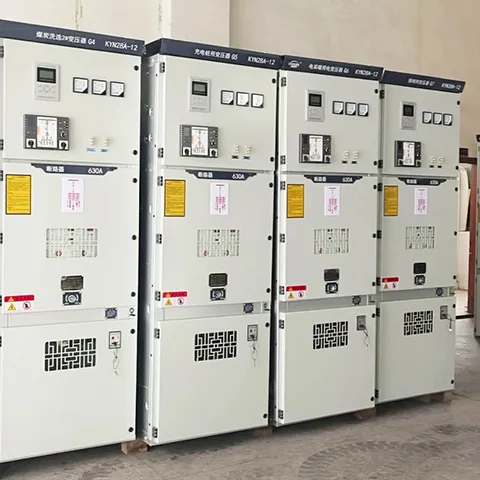

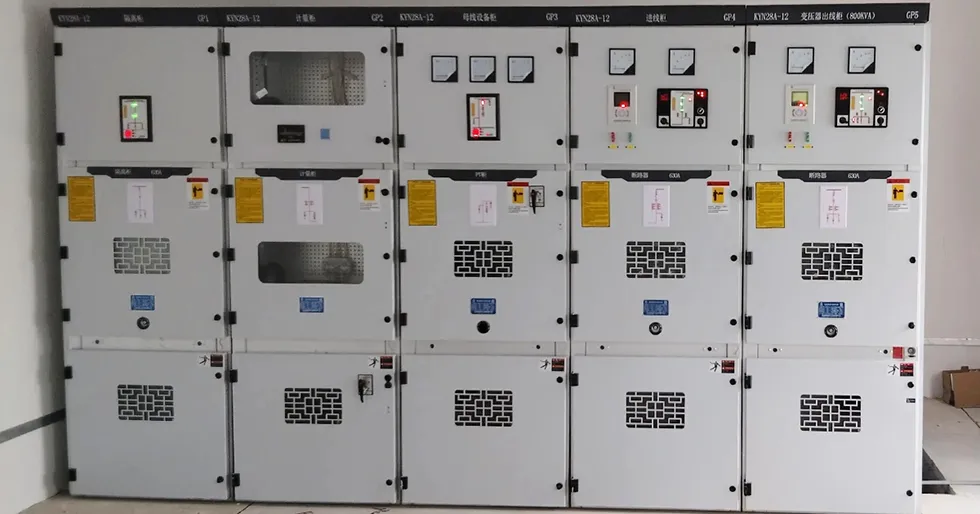

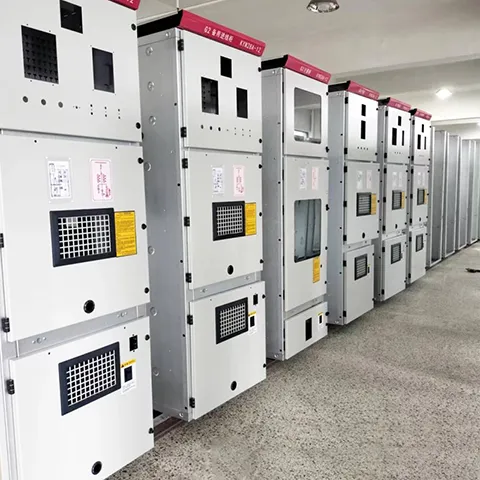

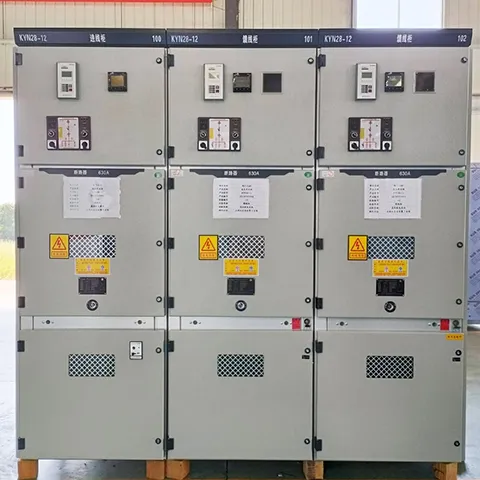

Produk menunjukkan
