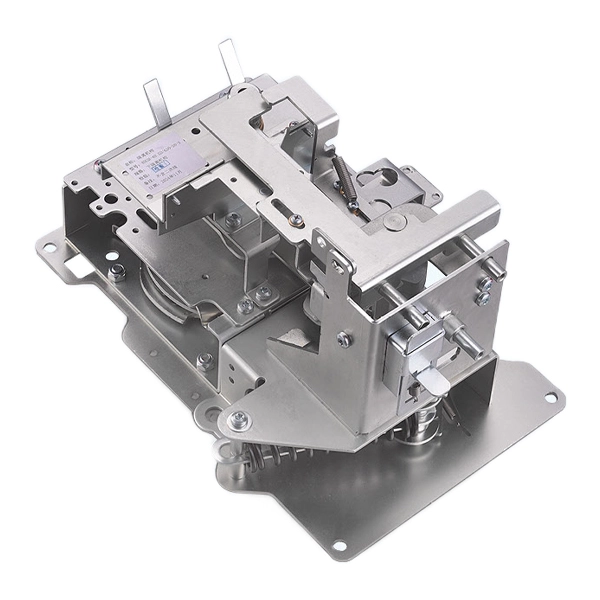

Mekanisme Operasi Pemutus Litar Voltan Sederhana 33KV

Mekanisme Operasi Pemutus Litar Voltan Sederhana KDCM-40.5/630-20-X 33kV ialah penggerak kebolehpercayaan tinggi yang direka untuk sistem suis 12kV–40.5kV, termasuk Unit Utama Gelang (RMU), Alat Suis Bertebat Gas (GIS) dan Alat Suis Bertebat Udara (AIS).

Dicipta dan dikeluarkan oleh Cotenele International Trade (Wenzhou) Co., Ltd, mekanisme ini menyepadukan sistem tenaga tersimpan dwi-spring (spring ketegangan penutup + spring mampatan pembukaan), memastikan prestasi pensuisan yang pantas, stabil dan berulang dalam persekitaran pengagihan kuasa yang menuntut seperti pencawang, projek tenaga boleh diperbaharui dan grid perindustrian.

1. Hayat mekanikal melebihi 10, 000 operasi

2. operasi yang stabil bebas daripada kelajuan pengendali

3. Direka bentuk untuk pemutus litar vakum dan SF₆

4.Terbukti dalam projek kuasa angin, fotovoltaik, kereta api dan perlombongan

Model Produk

Mengapakah mekanisme ini sangat penting dalam projek dunia sebenar?

Dalam sistem pengagihan kuasa voltan sederhana, mekanisme pengendalian secara langsung menentukan kebolehpercayaan pemutus litar.

Projek kami termasuk:

Pencawang 110kV

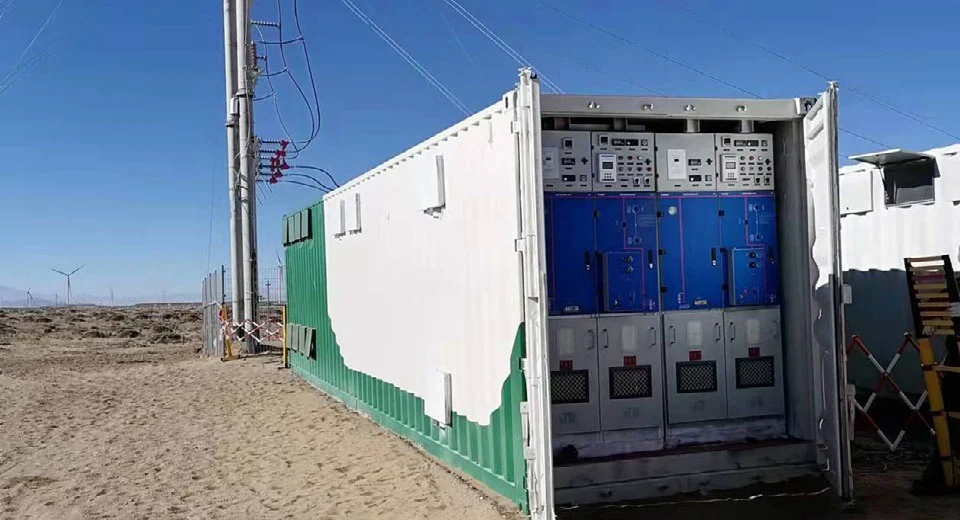

Pusat kawalan kuasa angin luar pesisir

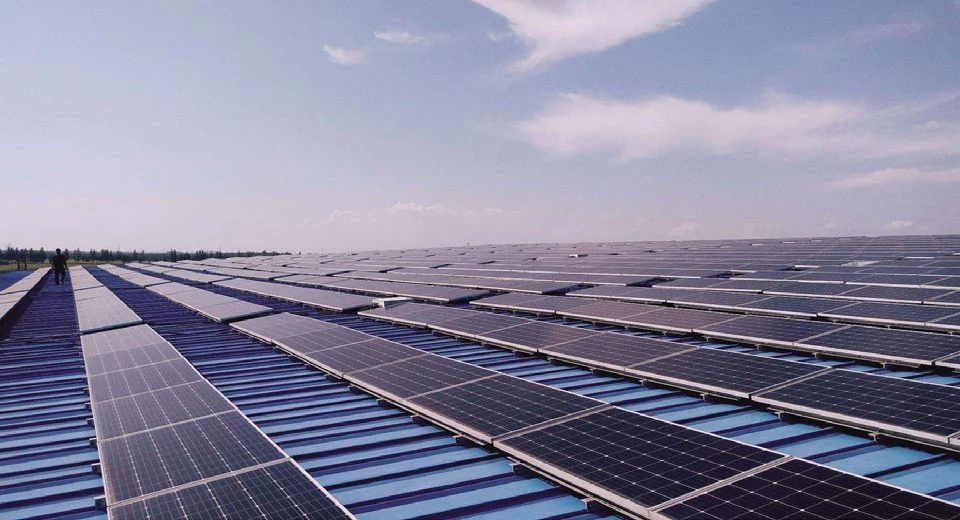

Loji kuasa fotovoltaik berskala besar (peringkat GW)

Dalam pengalaman projek kami yang lalu, lebih 70% kegagalan pemutus litar berkaitan dengan ketidakstabilan mekanikal atau kelewatan operasi.

Oleh itu, Mekanisme Operasi Pemutus Litar Voltan Sederhana 33kV kami memberi tumpuan kepada ciri-ciri berikut:

Tindak balas berkelajuan tinggi yang konsisten

Ketahanan mekanikal di bawah operasi penukaran yang kerap

Mekanisme saling kunci selamat gagal untuk mengelakkan salah operasi

Arahan Operasi:

Ia adalah sangat penting untuk keselamatan dan panjang umur peralatan operasi mekanisme yang betul. Arahan berikut menggariskan prosedur standard untuk operasi manual.

A. Penyimpanan tenaga (mengecas)

Operasi manual:Masukkan pemegang operasi khusus ke dalam aci pengecasan yang terletak di sebelah kanan bawah mekanisme. Pusingkan pemegang mengikut arah jam dan putar pemegang apabila bunyi 'klik' kedengaran kemudian berhenti. ini bermakna peranti storan tenaga dikunci. Sila sahkan penunjuk 'cas/discharge' memaparkan status 'cas'.

Operasi elektrik:Mesti memastikan bahawa litar kawalan sekunder betul dan dihidupkan terlebih dahulu. Apabila kuasa dibekalkan kepada penggerak pemutus litar, motor akan berjalan secara automatik. Berhenti secara automatik selepas pengecasan selesai.

B. Operasi Penutup

Manual:Tekan butang tekan hijau dengan kuat. Spring penutup akan melepaskan tenaganya, memacu pemutus ke kedudukan tertutup. Perhatikan penunjuk mekanikal pada mekanisme untuk mengesahkan status "Tertutup".

Elektrik:Penggerak operasi akan memberikan isyarat elektrik kepada gegelung elektromagnet tertutup. Omboh elektromagnet akan terkena buckle kunci, menetapkan semula penggerak pemutus litar, dan prosesnya adalah sama seperti operasi manual.

C. Operasi Pembukaan

Manual:Tekan butang merah dengan kuat. Membuka spring akan membebaskan tenaga tersimpannya, menyebabkan pemutus litar melompat ke kedudukan terbuka.

Elektrik:Hantar isyarat kepada gegelung solenoid pembukaan (trip shunt). Pemutus akan dibuka serta-merta.

Nota Pematuhan

Semua operasi mesti dilakukan dengan mematuhi urutan saling kunci apabila pengasing hadir. Mekanisme Operasi Pemutus Litar Voltan Sederhana 33KV direka untuk menghalang operasi yang boleh membawa kepada konfigurasi pensuisan yang berbahaya. Peralatan ini direka bentuk mengikut piawaian antarabangsa, termasuk GB1984 dan GB/T1985, memastikan prestasi dan pematuhan keselamatan dalam rangkaian AC voltan tinggi.

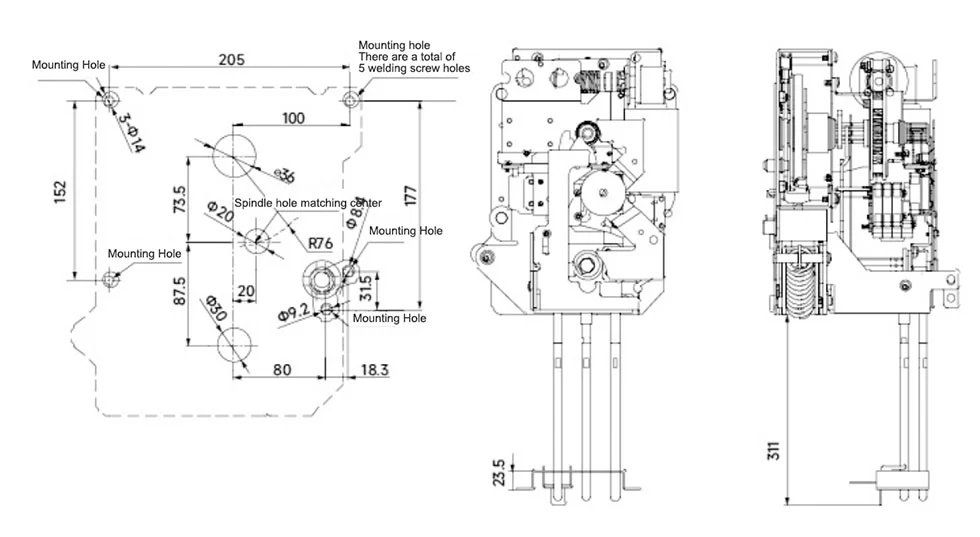

Rupa dan dimensi

Pematuhan dan Piawaian

Mekanisme operasi ini direka bentuk dan diuji mengikut:

GB1984 – Pemutus Litar Voltan Tinggi AC

GB/T1985 – Pemutus AC Voltan Tinggi

Digabungkan dengan pensijilan syarikat:

ISO9001 (Kualiti)

ISO14001 (Persekitaran)

ISO45001 (Kesihatan dan Keselamatan Pekerjaan)

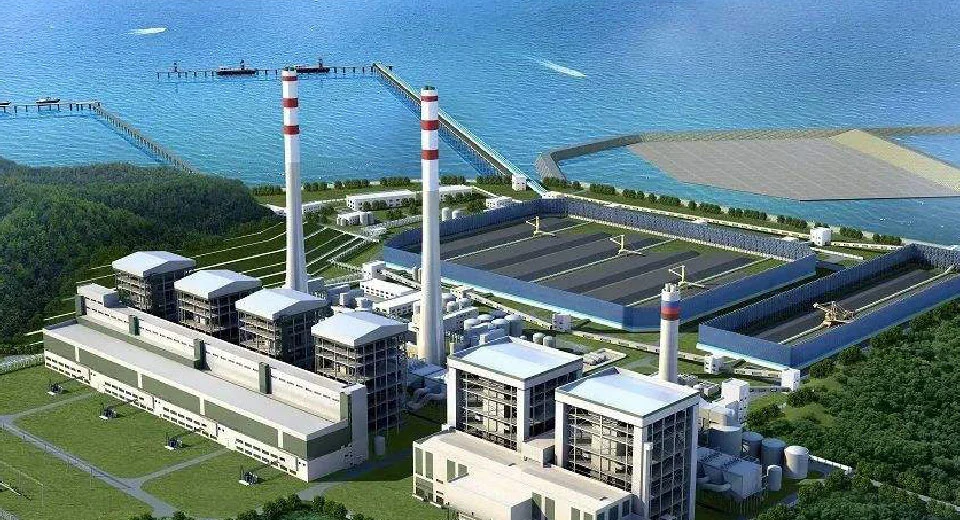

Aplikasi

Digunakan secara meluas dalam:

Pencawang kuasa (sistem 10kV–110kV)

Tenaga boleh diperbaharui (ladang angin / solar)

Bekalan kuasa kereta api dan metro

Loji petrokimia

Perlombongan dan industri berat

Mengapa Memilih Cotenele?

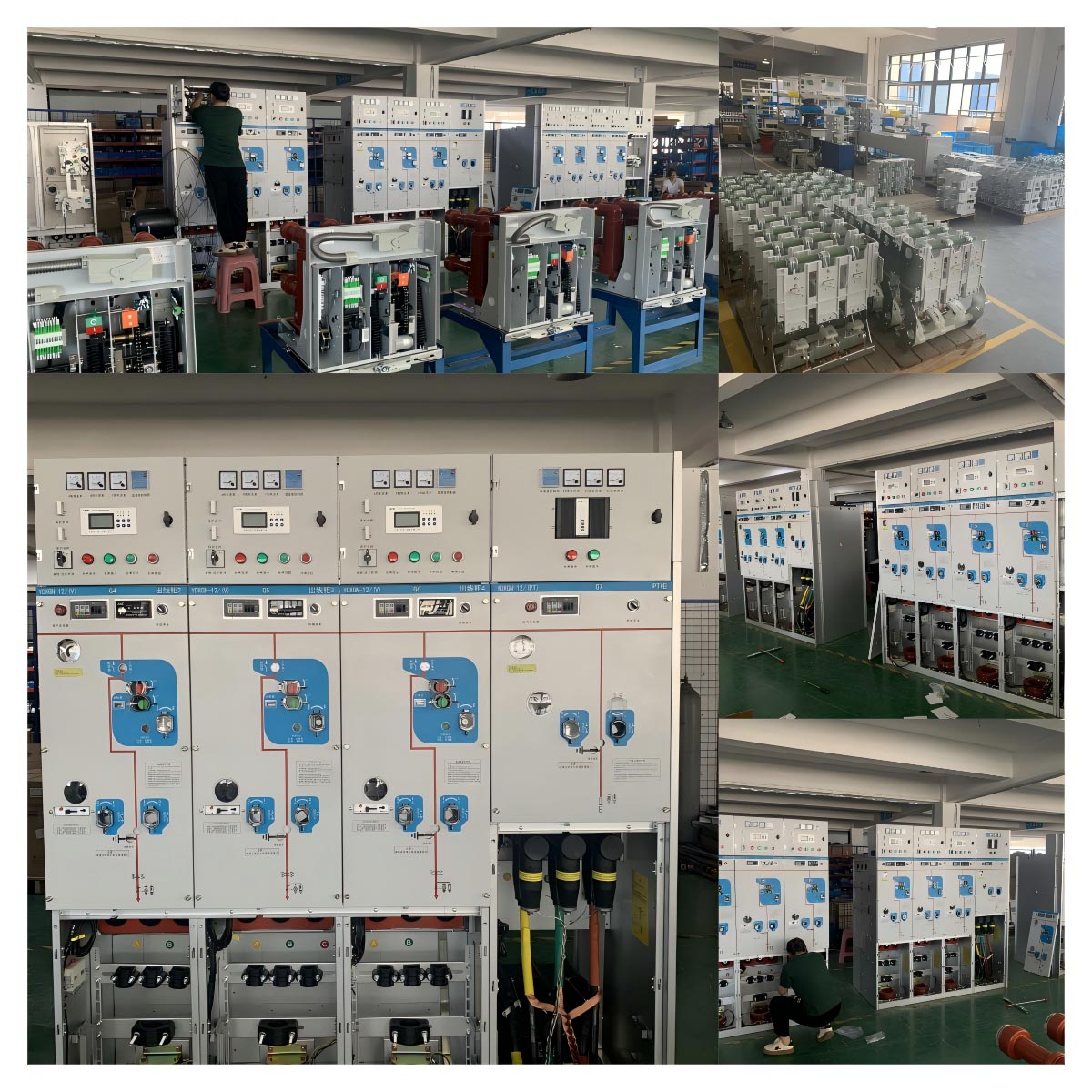

1. Keupayaan Pengilangan Sebenar

30, 000㎡ pangkalan pengeluaran

R&D dalaman untuk komponen suis teras

2. Pengalaman Kejuruteraan Terbukti

Dibekalkan kepada:

Projek kuasa angin

Pangkalan fotovoltaik (skala GW)

Projek pencawang antarabangsa

3. Inovasi Berterusan

3 generasi peningkatan mekanisme RHSV

Pelbagai reka bentuk yang dipatenkan

4.Fokus pada Teknologi Hijau

Pembangunan suis mesra alam

Menyokong sistem kuasa karbon rendah global

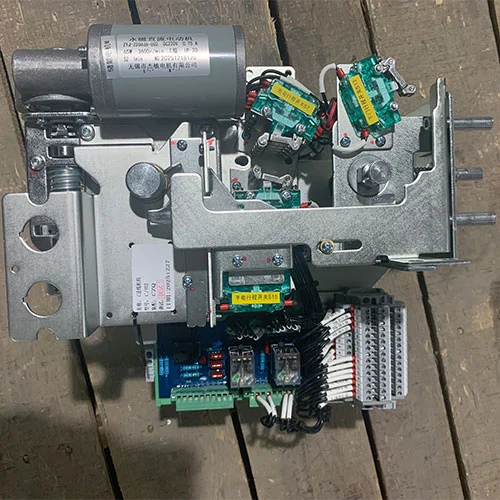

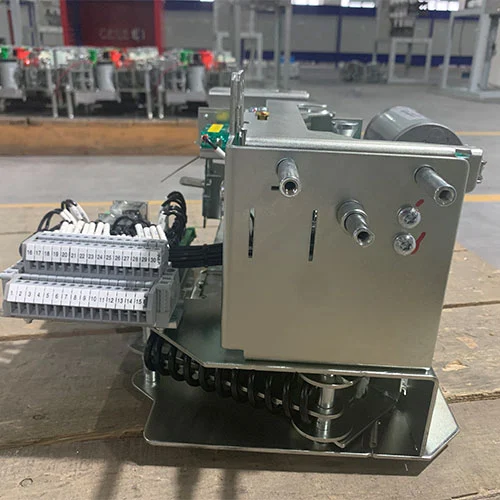

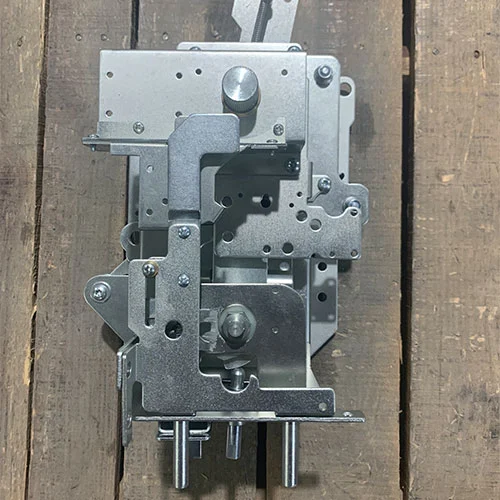

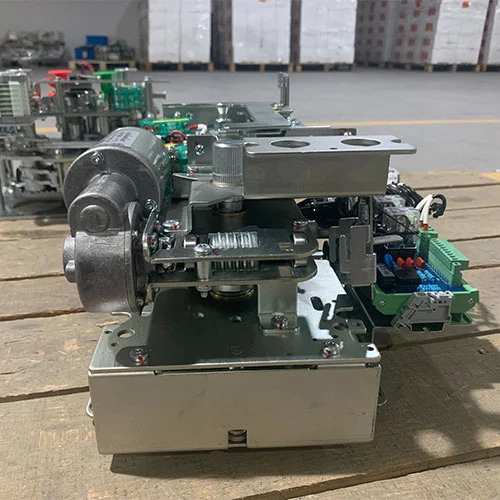

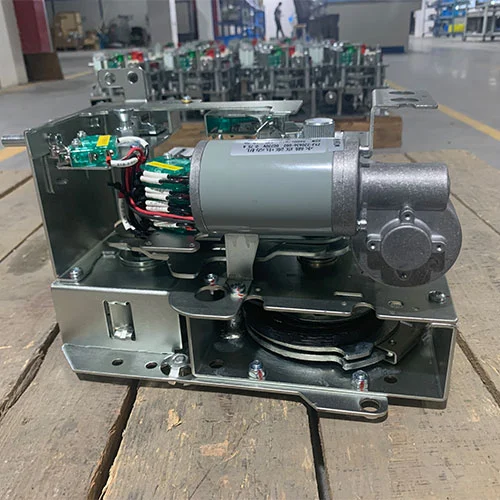

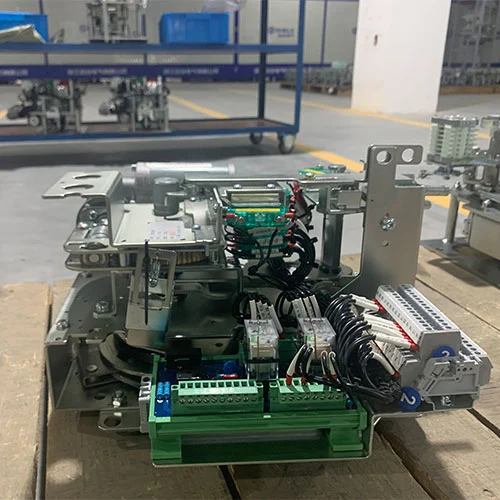

Paparan Produk
