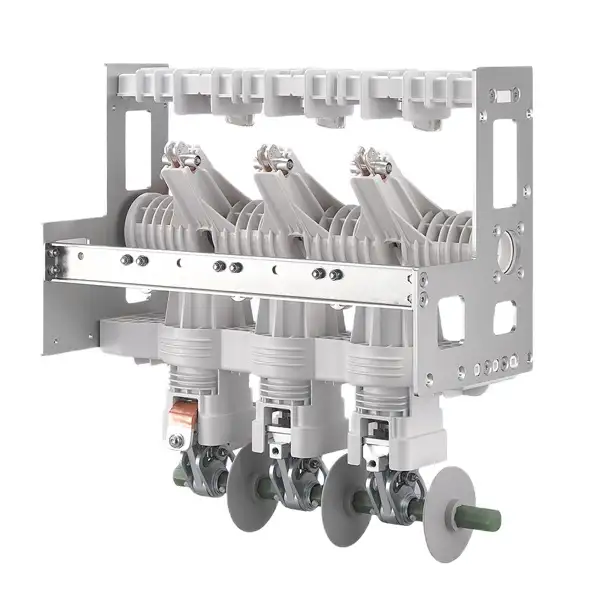

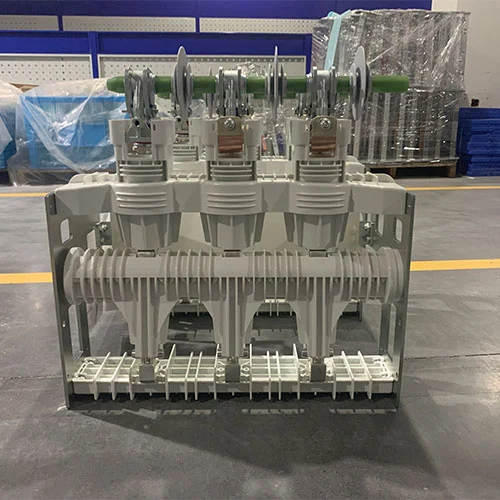

Pemutus Litar Vakum MV 11KV dengan Suis Pengasing

Arus tahan masa pendek litar utama memenuhi keperluan 20kA (4s) dan 25kA(3s), Jangka hayat mekanikal pemutus litar vakum lebih daripada 10000 kali, dan jangka hayat mekanikal suis pengasing adalah lebih daripada 3000 kali. Arus tahan jangka pendek suis pembumian memenuhi 23kA, dan 0 kali hayat mekanikal (4 kali hayat).

Pemutus Litar Vakum KDSV-12D/630-20-S jenis 11KV MV Dengan Suis Pengasing biasanya digunakan dalam sistem pengagihan dan kawalan kuasa voltan sederhana. Gabungan pemutus litar vakum dengan pengasing ini menggunakan keupayaan pelindapkejutan arka yang unggul dan penyelenggaraan hampir percuma bagi pencelah vakum dengan fungsi keselamatan penting bagi jurang pengasingan yang boleh dilihat yang disediakan oleh pemutus.

Pemutus litar vakum ini sering digunakan untuk pemasangan dalaman dalam sistem pengagihan kuasa AC tiga fasa 3kV hingga 40.5kV, 50/60Hz tiga fasa, peranti elektrik ini sangat penting dalam peralatan suis moden, yang boleh memastikan keselamatan operasi, kebolehpercayaan sistem dan pengurusan kuasa yang cekap dalam aplikasi yang memerlukan penukaran yang kerap, ketahanan tinggi dan peralatan tanpa penyelenggaraan, tanpa minyak.

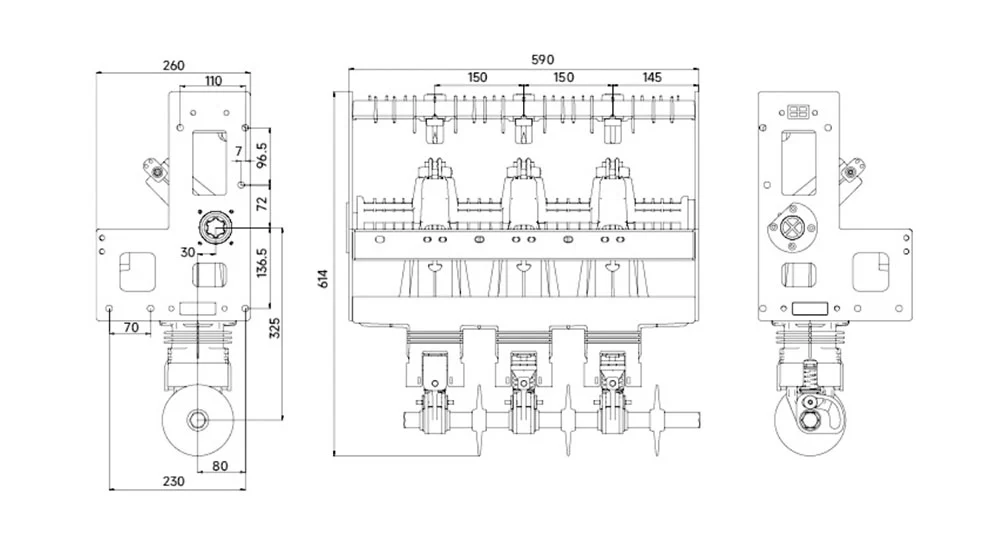

Rupa dan Dimensi

Model dan makna

Apakah pemutus litar vakum?

Pemutus Litar Vakum MV 11KV Dengan Suis Pengasing ialah peranti pensuisan elektrik termaju yang mengganggu arus dengan mengasingkan sesentuhnya di dalam ruang vakum, juga dipanggil pencelah vakum. Vakum berfungsi sebagai medium pelindapkejutan arka dan medium penebat, memastikan operasi yang selamat, boleh dipercayai dan bebas penyelenggaraan.

Reka bentuk VCB bergantung pada tiga subsistem penting:

1.Pengganggu Vakum

Sampul Penebat:Sarung seramik atau kaca mengekalkan vakum tinggi di dalam.

Kenalan:Diperbuat daripada aloi kuprum khusus, selalunya menghasilkan medan magnet membujur untuk menstabilkan dan menyebarkan arka, meningkatkan prestasi.

Sistem Perisai:Perisai logam melindungi sampul penebat daripada pemendapan wap dan mengekalkan medan elektrik yang seragam.

2. Mekanisme Operasi

Membekalkan tenaga untuk membuka dan menutup kenalan.

Jenis biasa:sistem kendalian spring (manual atau bercas motor) dan solenoid elektromagnet, membolehkan pensuisan yang pantas dan boleh dipercayai.

3. Rangka Sokongan dan Penebat

Menempatkan pencelah dan mekanisme dengan selamat.

Termasuk bingkai utama, penebat dan terminal untuk sambungan luaran.

Memastikan pemasangan yang padat, stabil dan teguh secara mekanikal.

Kelebihan Utama

1. Reka bentuk yang padat dan ringan untuk pemasangan yang mudah.

2. Ketahanan tinggi dengan penyelenggaraan yang minimum diperlukan.

3. Operasi berulang tanpa penurunan prestasi.

4. Sesuai untuk pengagihan kuasa voltan sederhana, sistem perindustrian dan tapak sensitif alam sekitar.

Parameter Teknikal

Skop permohonan

Pensuisan yang selamat, boleh dipercayai dan kerap adalah sangat penting dalam sistem pengagihan kuasa, Pemutus Litar Vakum MV 11KV Dengan Suis Pengasing adalah pilihan yang diutamakan. aplikasi utama pemutus litar cacuum adalah yang berikut:

Peranti Perindustrian: Pemutus virkuit vakum boleh mengawal dan melindungi peralatan elektrik penting seperti transformer, bank kapasitor dan motor besar.

Penjanaan Kuasa & Pencawang: Digunakan untuk melindungi penyuap dan dalam sistem kuasa tambahan.

Pengagihan Kuasa Komersial: Dipasang dalam suis penjimatan ruang, seperti bersalut logam (termasuk boleh ditarik balik) atau papan suis tetap. Kelebihan yang sangat penting bagi pemutus litar vakum ialah tiada sebarang minyak., yang boleh menjadikan pemutus litar vakum sangat sesuai untuk tapak sensitif alam sekitar, kawasan yang mempunyai risiko kebakaran yang tinggi, dan sebarang situasi di mana perlu mengurangkan penyelenggaraan.

Pemutus Litar VS Pemutus Penyambung

Jika ia dipasang dalam satu pemasangan, pemutus litar vakum mempunyai fungsi asas yang berbeza dan saling melengkapi dengan Pengasing:

Pemutus Litar Vakum:

Fungsi Utama:membuat, membawa, dan memecahkan arus beban dalam keadaan biasa, dan untuk mengganggu arus kerosakan dalam keadaan tidak normal.Ia direka sebagai peranti pemecah oad dan pemecah kerosakan.

Operasi:Boleh dikendalikan di bawah beban. Penyalah vakum VCB digunakan untuk memadamkan arka tenaga tinggi yang dijana dengan selamat apabila arus terputus.

Keselamatan:Pemutus litar vakum akan menyediakan perlindungan untuk peralatan hiliran dengan membersihkan kerosakan, diselaraskan dengan geganti perlindungan.

Penyambung:

Fungsi Utama:Untuk menyediakan jurang udara fizikal yang boleh dilihat dalam litar dinyahtenaga untuk pengasingan dan keselamatan apabila peralatan memerlukan penyelenggaraan. Ia adalah peranti off-load.

Operasi:Mesti hanya dikendalikan apabila litar dinyahtenaga (iaitu, selepas pemutus litar hulu dibuka). Ia tidak mempunyai keupayaan pelindapkejutan arka yang direka dan tidak boleh mengganggu beban atau arus kerosakan dengan selamat.

Keselamatan:Pengasing boleh memastikan titik pengasingan yang selamat, membolehkan pengendali bekerja pada bahagian hiliran dengan disahkan tiada voltan.

Pemutus litar vakum ialah peranti pelindung dan kawalan yang digunakan untuk gangguan semasa, manakala suis pemutus sambungan ialah peranti keselamatan pasif yang digunakan untuk mencipta pengasingan yang boleh dilihat. Pemutus Litar Vakum MV 11kV kami Dengan Suis Pengasing membolehkan urutan pemutus litar yang selamat:pemutus litar vakum memutuskan litar, diikuti dengan suis pemutus sambungan, membentuk titik pengasingan yang mudah diselenggara, biasanya boleh dilihat melalui tetingkap pemerhatian atau penunjuk mekanikal. Gabungan pemutus litar vakum dan suis pemutus sambungan adalah komponen penting dan boleh dipercayai dalam alat suis voltan sederhana.

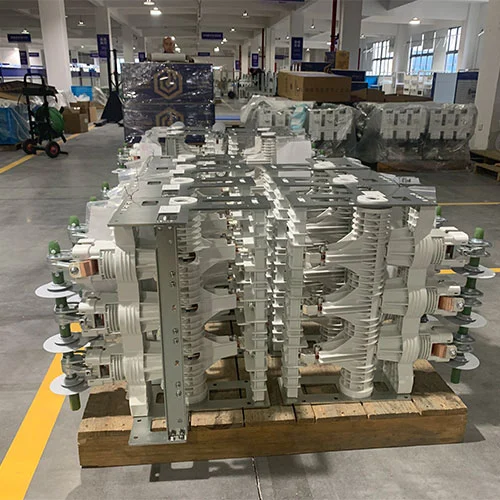

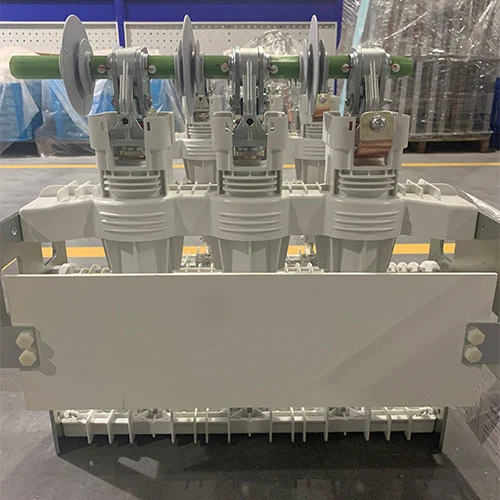

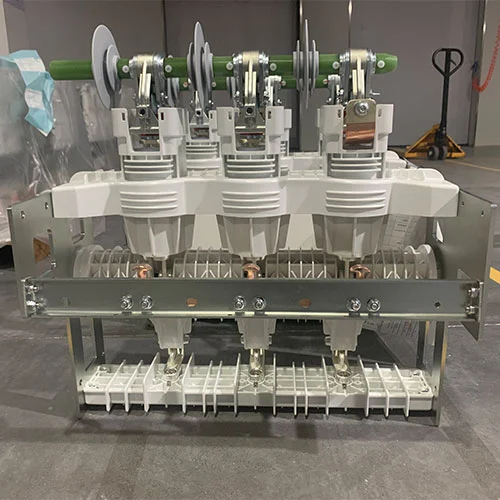

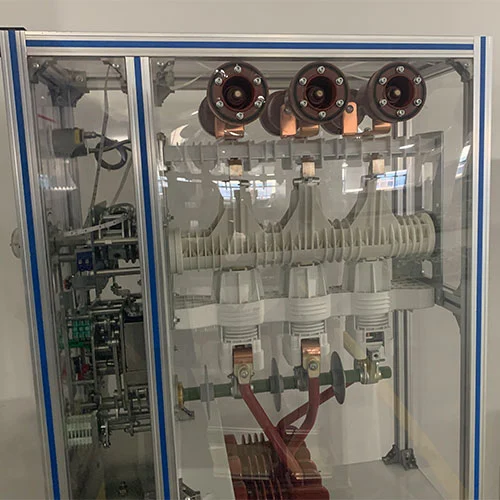

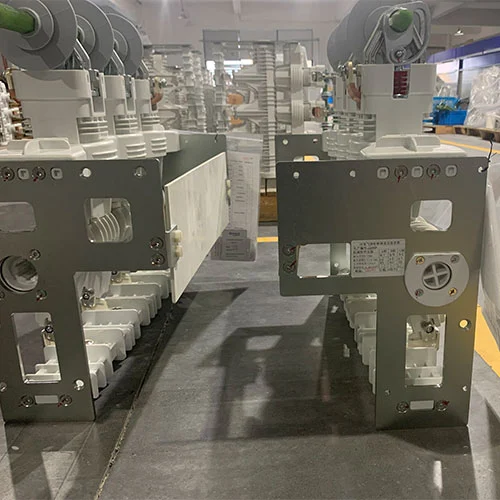

Paparan Produk
