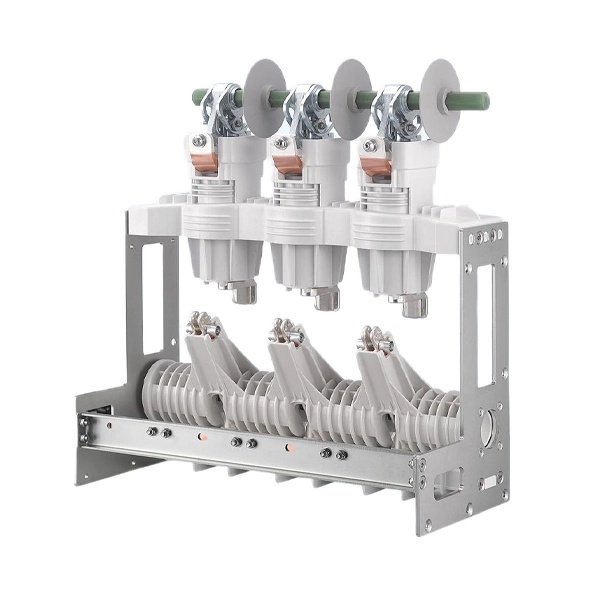

Pemutus Litar Vakum Voltan Sederhana 11KV dengan Suis Pengasing

Pemutus Litar Vakum Voltan Sederhana 11KV Dengan Suis Pengasing ialah peranti kritikal dalam sistem pengagihan kuasa voltan sederhana. Ia menggabungkan keupayaan pemutus litar vakum yang unggul untuk mengganggu arus dengan fungsi pengasingan elektrik yang boleh dipercayai bagi pemutus dalam satu unit. Pemutus litar vakum dengan selamat mengganggu kedua-dua beban biasa dan arus kerosakan menggunakan pencelah vakumnya, menjadikannya sangat sesuai untuk operasi yang kerap dengan penyelenggaraan yang minimum. Pemutus memberikan ruang udara yang boleh dilihat selepas pemutus dibuka, memastikan keselamatan mutlak semasa penyelenggaraan.

Model dan makna

Definisi Pemutus Litar Vakum

Pemutus Litar Vakum Voltan Sederhana 11KV Dengan Suis Pengasing ialah gabungan peralatan elektrik. Unit ini terutamanya terdiri daripada dua bahagian utama:

Unit Pemutus Litar Vakum

VCB bertanggungjawab untuk mengganggu arus beban biasa dan arus kerosakan litar pintas dengan selamat. Ia menggunakan teknologi kepupusan arka berasaskan vakum untuk memastikan pemecahan arus yang selamat.

Memutuskan Suis

Pemutus disambungkan atau disepadukan secara mekanikal dengan VCB. Ia menyediakan jurang udara yang boleh dilihat secara fizikal apabila dalam kedudukan terbuka, memastikan pengasingan selamat peralatan hiliran daripada sumber kuasa semasa penyelenggaraan.

Pecah yang boleh dilihat ini menjamin bahawa peralatan diasingkan dan dibumikan, menjadikannya selamat untuk pekerja beroperasi.

Adalah penting untuk ambil perhatian bahawa walaupun VCB boleh beroperasi di bawah beban, pemutus sambungan adalah peranti off-load. Ia hanya perlu dikendalikan selepas VCB telah membuka litar untuk memastikan keselamatan.

Prinsip Kerja

Operasi melibatkan fungsi terkoordinasi dua mekanisme yang berbeza:

Pemutus Litar (Fungsi VCB):Apabila mekanisme pengendalian (spring atau elektromagnet) diaktifkan untuk membuka, sesentuh yang bergerak di dalam ruang mengganggu vakum akan terpisah. Arka elektrik dimulakan dalam wap logam yang dibebaskan dari permukaan sentuhan. Sesentuh berbentuk khas (selalunya menggunakan reka bentuk medan magnet membujur) mengawal arka ini, menyebabkan ia berputar dengan pantas. Wap logam terpeluwap pada perisai sekeliling, dan arka padam pada sifar arus semula jadi kitaran AC. Medium vakum dengan cepat memulihkan kekuatan dielektriknya yang tinggi, mengganggu arus.

Fungsi Pemutus:Selepas membuka litar elektrik oleh pemutus litar vakum, mekanisme pengasingan boleh diaktifkan (secara manual atau dikendalikan motor). Pemutus litar vakum secara fizikal memacu sesentuh pengasingan yang dipisahkan daripada pencelah vakum VCB, akan terbuka, mewujudkan jurang udara yang jelas dan boleh dilihat dalam litar arus utama. Selepas melengkapkan prosedur pembumian yang sesuai, pekerja boleh beroperasi dengan selamat dalam kawasan pengasingan dengan bergantung pada titik pengasingan yang boleh dipercayai yang dibentuk oleh jurang.

Struktur Pemutus Litar Vakum

Struktur Pemutus Litar Vakum Voltan Sederhana 11KV Dengan Suis Pengasing termasuk ciri-ciri berikut:

Unit Pengganggu Vakum (Komponen Teras):Ini adalah fungsi penting yang terbaik. Setiap fasa termasuk pencelah vakum tertutup. Komponen utamanya ialah: Cangkang Penebat Hermetik (sampul seramik/kaca), Sistem Konduktif (sentuhan dan konduktor tetap/bergerak, selalunya dengan reka bentuk medan magnet paksi untuk kapasiti pecah yang tinggi), dan Sistem Perisai (perisai logam untuk melindungi penebat dan mengawal medan elektrik).

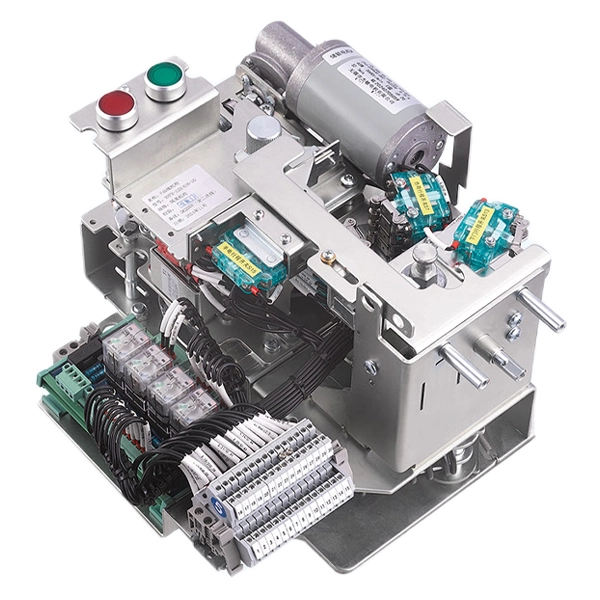

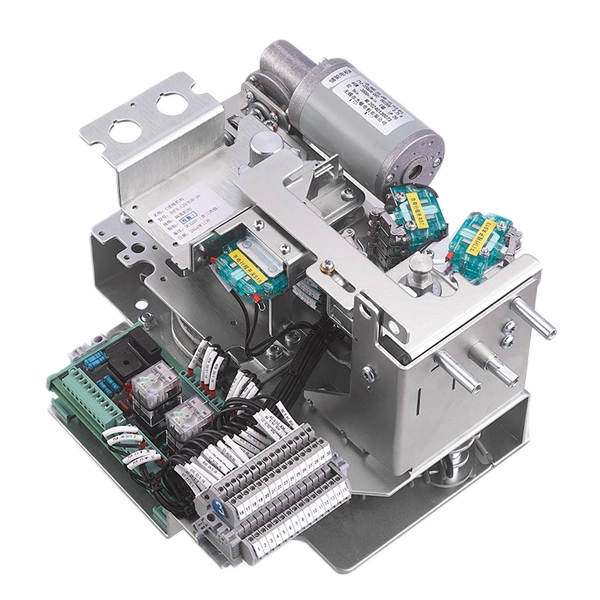

Mekanisme Operasi:Mekanisme tunggal yang lazim (seperti jenis kendalian spring atau elektromagnet) lazimnya memberikan tenaga untuk kedua-dua tindakan cepat membuat/pecah VCB dan operasi berurutan pemutus sambungan. Saling kunci memastikan urutan yang betul dan keselamatan yang boleh dipercayai: suis pengasing hanya boleh beroperasi apabila VCB dibuka.

Pemasangan Pemutus:Ini terdiri daripada satu set sesentuh pengasingan (jenis suis pisau atau jenis gerakan linear moden) untuk setiap fasa, dipasang secara bersiri dengan pencelah VCB. Ia dipautkan secara mekanikal kepada mekanisme operasi utama atau mempunyai pemacu manual/motor khusus dengan logik penjujukan yang ketat.

Struktur Sokongan dan Penebat:Perhimpunan dipasang pada bingkai yang kukuh. Rod penebat, tiang, atau penebat epoksi menyediakan sokongan dielektrik dan mekanikal yang diperlukan antara bahagian hidup, rangka bumi dan antara fasa.

Aplikasi

Cotenele 11KV Pemutus Litar Vakum Voltan Sederhana Dengan Suis Pengasing digunakan secara meluas dalam:

Pencawang bandar dan perindustrian

Sistem kuasa kereta api dan metro

Loji petrokimia dan tenaga

Sistem pengagihan tenaga boleh diperbaharui

Grid pintar dan infrastruktur perbandaran

Keluli, perlombongan, dan kemudahan industri berat

Suis Pemutus Litar VS Pengasingan

Fungsi pemutus litar vakum dan pengasing adalah berbeza. Berikut adalah perbandingan:

Fungsi Utama:

1. Pemutus Litar: Peranti pensuisan pelindung. Ia direka untuk membuat, membawa dan memecahkan arus secara automatik atau manual di bawah kedua-dua keadaan beban biasa dan keadaan tidak normal (seperti litar pintas). Fungsi terbaiknya adalah untuk mengganggu arus, memadamkan arka dengan selamat.

2. Pemutus (Isolator): Peranti pengasingan keselamatan. Fungsi tunggalnya adalah untuk memberikan rehat yang boleh dilihat dalam litar, memastikan jurang pengasingan yang boleh dipercayai untuk keselamatan semasa penyelenggaraan. Ia tidak mempunyai keupayaan direka untuk membuat atau memecahkan sebarang arus yang ketara.

Operasi Di Bawah Semasa:

1. Pemutus Litar: Mesti beroperasi untuk memutuskan arus. Bahagian sesentuhnya di bawah beban, dan ia direka khusus untuk memadamkan arka yang terhasil dalam ruang vakumnya yang tertutup.

2. Penyambung: Jangan sekali-kali dikendalikan apabila arus mengalir (kecuali untuk arus kapasitif yang boleh diabaikan dalam sesetengah reka bentuk). Beroperasi di bawah beban akan menyebabkan arka berbahaya dan tidak terkawal di udara terbuka.

Teras Reka Bentuk:

1. Pemutus Litar: Kejuruteraan terutamanya pada bahan sentuhan contohnya aloi tembaga-kromium, tekanan sentuhan (iaitu untuk memastikan rintangan rendah dan menahan daya elektrodinamik, perjalanan/kelajuan sentuhan yang kelajuan pembukaan/tutup optimum untuk mengawal masa arcing dan mencegah lantunan, dan mencapai pemulihan dielektrik yang tinggi dalam vakum.

2. Suis pengasing: Kejuruteraan adalah terutamanya pada ketegaran mekanikal, kejelasan kedudukan terbuka/tertutup contohnya jurang yang boleh dilihat, jarak rayapan/kelegaan untuk penebat udara, dan antara muka hubungan pengasingan apabila ditutup di bawah arus keadaan mantap adalah teguh.

Urutan:

Dalam radas gabungan, Pemutus Litar Vakum (VCB) mesti sentiasa beroperasi terlebih dahulu untuk memutuskan sambungan litar elektrik. Hanya selepas ia disahkan bahawa aliran semasa telah terganggu, Pemutus boleh dikendalikan dengan selamat untuk mewujudkan jurang pengasingan fizikal. Urutan ini dikuatkuasakan melalui interlock mekanikal atau elektrik.

Parameter Teknikal

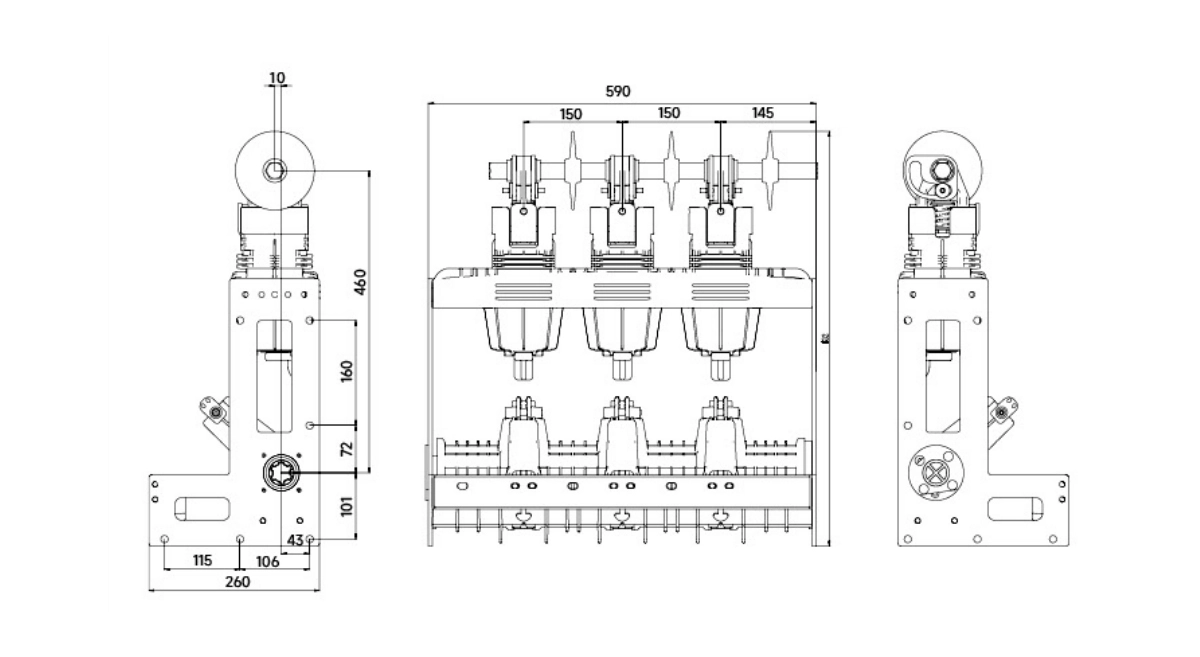

Rupa dan Dimensi

Jaminan Kualiti

Ujian jenis dan ujian rutin sebelum penghantaran

Tahanan voltan tinggi dan ujian penebat

Ujian mekanikal dan kitaran hayat

Pemeriksaan pihak ketiga pilihan

Diperakui oleh:

Sistem Pengurusan Kualiti ISO9001

Sistem Pengurusan Alam Sekitar ISO14001

ISO45001 Kesihatan dan Keselamatan Pekerjaan

Soalan Lazim

1. Apakah perbezaan antara pemutus litar vakum dan pengasing?

Pemutus litar vakum mengganggu arus di bawah beban, manakala pengasing menyediakan titik putus sambungan yang boleh dilihat dan mesti hanya beroperasi apabila tiada arus mengalir.

2. Mengapa menggunakan Pemutus Litar Vakum Voltan Sederhana 11KV dengan Suis Pengasing?

Kerana ia menawarkan kebolehpercayaan yang tinggi, pemadaman arka pantas, penyelenggaraan yang rendah dan hayat perkhidmatan yang panjang berbanding minyak atau pemutus litar SF6.

3. Bolehkah suis pengasing memecahkan arus?

Tidak. Pengasing adalah peranti off-load dan hanya boleh dikendalikan selepas pemutus litar dibuka.

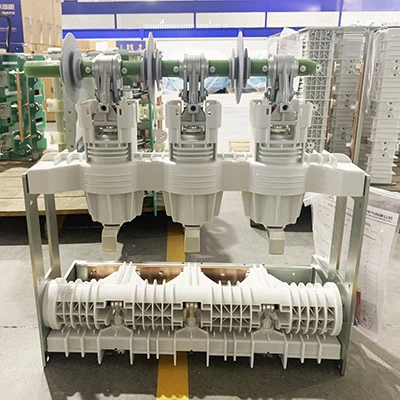

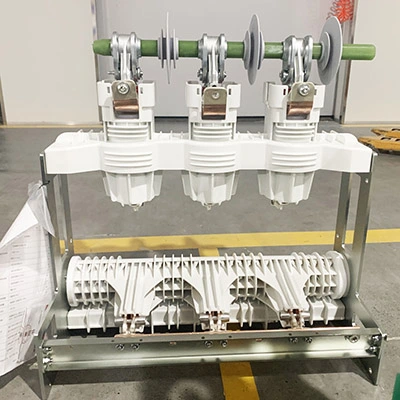

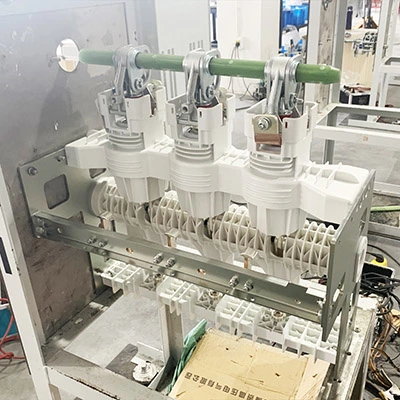

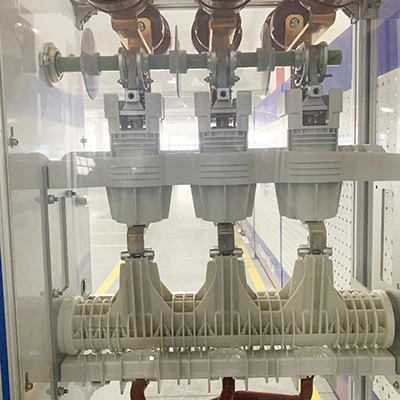

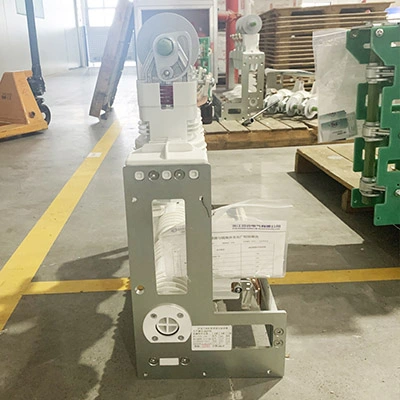

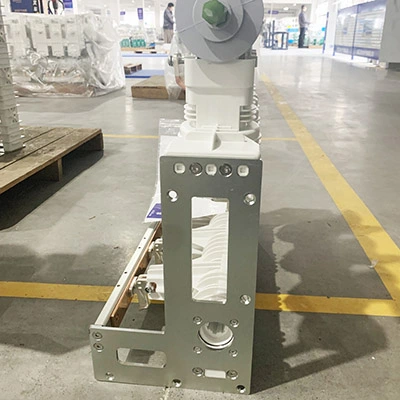

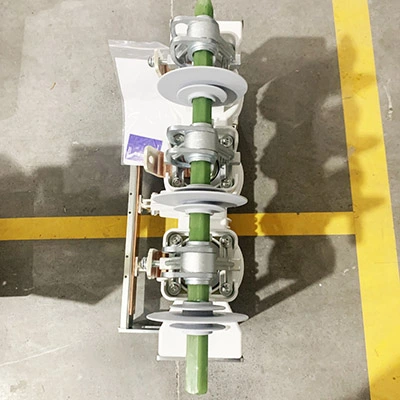

Paparan Produk

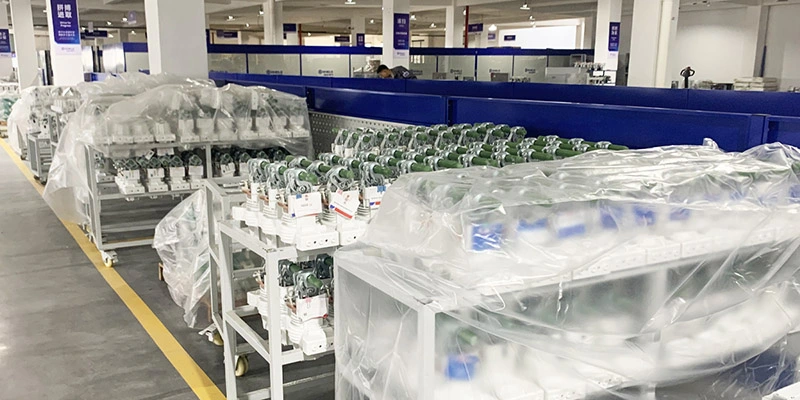

Bengkel Kami
