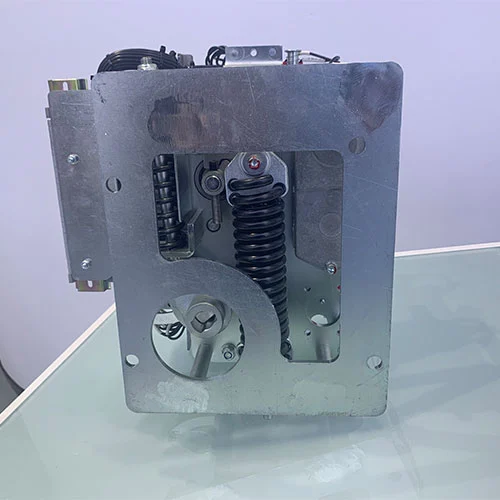

Mekanisme Pengasingan Pemutus Litar Voltan Sederhana 22KV

Unit Utama Cincin (RMU) ialah komponen kritikal dalam rangkaian pengagihan kuasa voltan sederhana moden, memastikan bekalan kuasa tidak terganggu dan selamat. Di tengah-tengah RMU ialah mekanisme pengendalian, yang mengawal peranti pensuisan, terutamanya untuk penyuap masuk—titik utama di mana elektrik memasuki unit.

Mekanisme Pengasingan Pemutus Litar Voltan Sederhana 22KV Cotenele direka bentuk untuk ketepatan tinggi, ketahanan dan keselamatan. Ia menyokong kedua-dua mod operasi manual dan elektrik, menampilkan jalinan lanjutan untuk mengelakkan operasi yang tidak selamat, dan menyepadukan lancar dengan Alat Suis Penebat Gas (GIS), Alat Suis Mesra Alam dan Alat Suis Berpenebat Udara yang digunakan merentas projek perindustrian, kereta api, perbandaran dan tenaga boleh diperbaharui.

Model

Apakah Mekanisme Pemutus Litar?

Mekanisme Pengasingan Pemutus Litar Voltan Sederhana 22KV ialah nadi kepada kapasiti pensuisan RMU. Ia adalah peranti tenaga pra-simpan yang direka untuk melaksanakan tugas berat membuat dan memecahkan arus elektrik di bawah kedua-dua keadaan beban biasa dan keadaan kerosakan. Mekanisme yang diterangkan menggunakan sistem dwi-spring yang berbeza untuk operasinya:

Mekanisme Penutup:Tindakan penutupan dikuasakan oleh spring tegang. Semasa proses pengecasan, spring ini akan diregangkan. Setelah arahan diterima, spring akan dilepaskan melebihi titik tengahnya, mengecut dengan pantas untuk menolak titik sentuhan yang bergerak ke dalam sentuhan rapat. Tindakan 'super center' ini memastikan kelajuan penutupan yang cepat dan stabil, tidak terjejas oleh kelajuan operasi pengendali.

Mekanisme Pembukaan:Sebaliknya, tindakan membuka (atau tersandung) dikuasakan oleh spring mampatan. Apabila pemutus litar ditutup, ia secara serentak memampatkan dan melepaskan spring, menyimpan tenaga yang diperlukan untuk memotong litar kemudian. apabila isyarat perjalanan dihantar, spring akan dilepaskan, menyebabkan sesentuh berpisah pada kelajuan tinggi, dengan itu memadamkan arka dengan selamat.

Reka bentuk ini sememangnya menyokong fungsi penutupan semula—ciri penting untuk pengurusan kerosakan sementara—dan mempunyai hayat mekanikal yang luar biasa, selalunya melebihi 10, 000 operasi, yang menekankan kebolehpercayaannya.

Apakah Mekanisme Pengasingan?

Semasa pemutus litar mengganggu arus, mekanisme pengasingan (atau pemutus) menyediakan jurang yang boleh dilihat dan boleh disahkan dalam litar untuk keselamatan semasa penyelenggaraan. Dalam suis RMU, mekanisme pengasingan berfungsi dengan mekanisme pemutus litar bersama-sama. Kedua-dua mekanisme operasi ini saling berkunci secara mekanikal untuk mengelakkan urutan operasi yang tidak selamat. Secara amnya, sistem interlock memastikan pengasing tidak boleh dibuka di bawah beban atau pemutus litar tidak boleh ditutup melainkan pengasing berada dalam kedudukan yang betul. Apabila digabungkan, pemasangan ini menjamin keselamatan operasi, mengasingkan litar dari sumber secara fizikal untuk melindungi kakitangan yang bekerja di hilir.

Apakah ciri-ciri produk kami?

Ciri ketara mekanisme pengendalian ini ialah reka bentuk butang belah. Dalam kebanyakan persekitaran perindustrian, habuk dan operasi tidak sengaja adalah kebimbangan utama. Untuk mengurangkan ini, antara muka kawalan dipisahkan:

Butang tekan mekanikal sebenar terletak pada perumah mekanisme itu sendiri.

Butang operasi pengembangan dipasang pada panel luar selongsong RMU dan dilengkapi dengan penutup kalis debu dan kalis salah operasi. Untuk situasi ini, Pengendali boleh berinteraksi dengan peranti dari luar tanpa mendedahkan komponen dalaman yang sensitif kepada bahan pencemar, manakala penutup pelindung menghalang sentuhan tidak sengaja dan mencetuskan operasi peranti.

Arahan Operasi

Mekanisme Pengasingan Pemutus Litar Voltan Sederhana 22KV menyokong operasi manual dan elektrik, jadi ia fleksibel untuk pemasangan, ujian dan perkhidmatan biasa.

A. Pengecasan (Penyimpanan Tenaga)

Pengecasan Manual:Masukkan pemegang operasi khusus ke dalam soket pengecasan yang terletak di bahagian bawah sebelah kanan mekanisme. Apabila pengendali memutarkan pemegang mengikut arah jam sehingga terdengar bunyi "klik" . Ini menunjukkan bahawa spring penutup telah dicas sepenuhnya, dan penunjuk mekanikal mengesahkan status tenaga yang disimpan.

Pengecasan Elektrik:Apabila kuasa tambahan dibekalkan kepada unit, motor dalaman secara automatik diaktifkan. Ia memacu mekanisme untuk mengecas spring. Setelah pengecasan selesai, suis mikro memotong bekalan motor, menahan tenaga sedia untuk arahan penutupan. Adalah penting untuk mengesahkan pendawaian sekunder adalah betul sebelum bergantung pada operasi elektrik.

B. Operasi Penutup

Penutupan Manual:Operator menekan butang hijau, Tindakan ini akan segera melepaskan spring penutup yang dicas, memacu pemutus litar untuk menutup litar utama.

Penutupan Elektrik:apabila gegelung solenoid penutup adalah solenoid. Pelocok solenoid akan bergerak, melepaskan selak spring secara mekanikal. apabila tenaga tersimpan dilepaskan, maka tutup pemutus litar. Selepas ditutup, mekanisme akan secara automatik memampatkan semula spring pembukaan (menyimpan tenaga untuk perjalanan seterusnya) dan mengaktifkan interlock untuk menghalang arahan penutupan kedua semasa pemutus sudah ditutup.

C. Operasi Pembukaan

Pembukaan Manual:Tekan butang merah. Ini melepaskan spring bukaan yang dimampatkan sebelum ini, menyebabkan pemutus tersandung dan mengganggu aliran semasa.

Pembukaan Elektrik:Memberi tenaga kepada gegelung perjalanan shunt (membuka). Daya magnet melepaskan selak spring pembukaan, membenarkan spring mengembang dan memaksa sesentuh terpisah serta-merta.

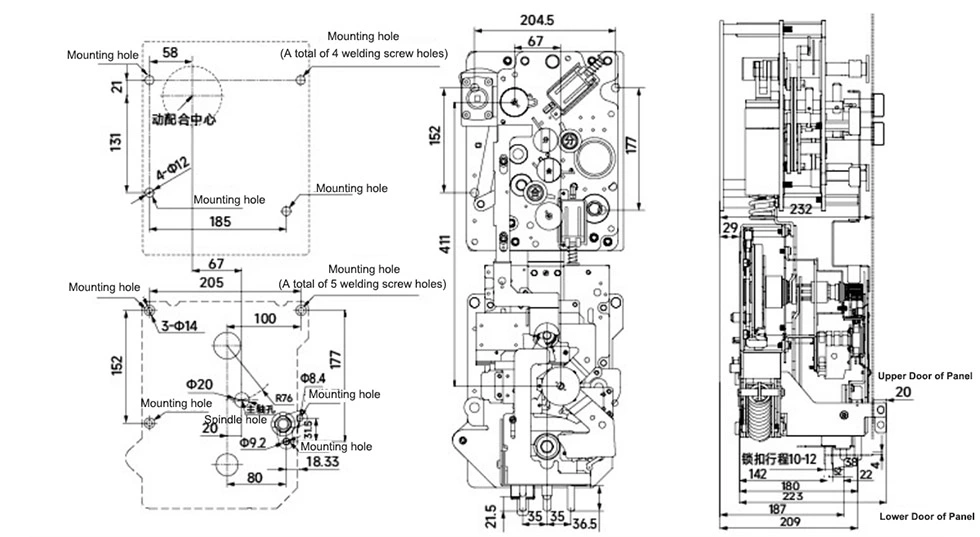

Rupa dan dimensi

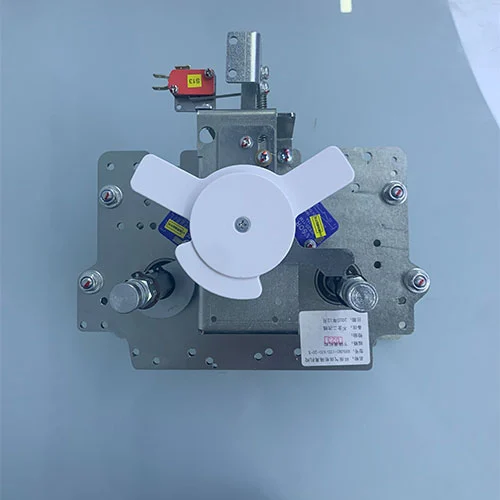

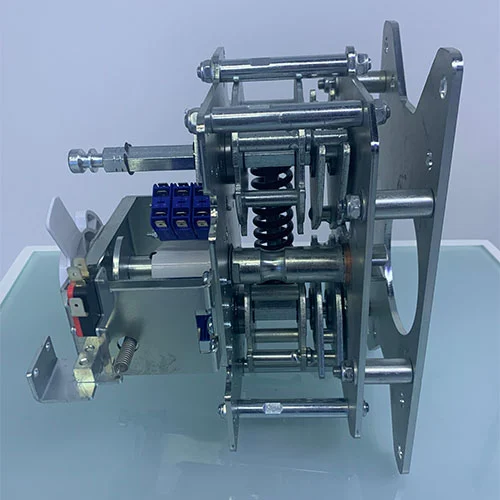

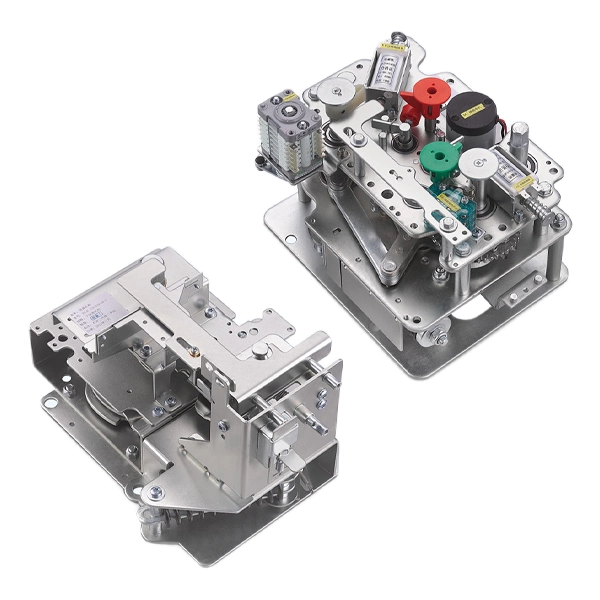

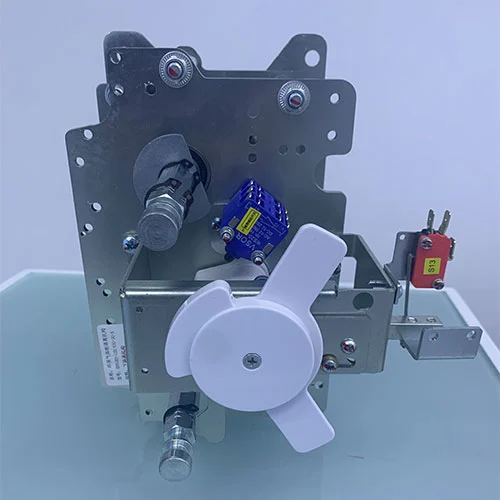

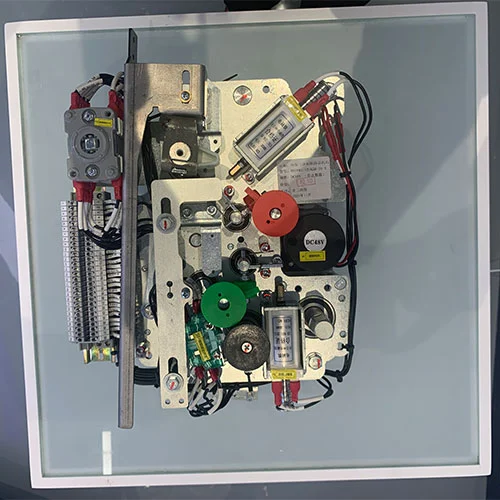

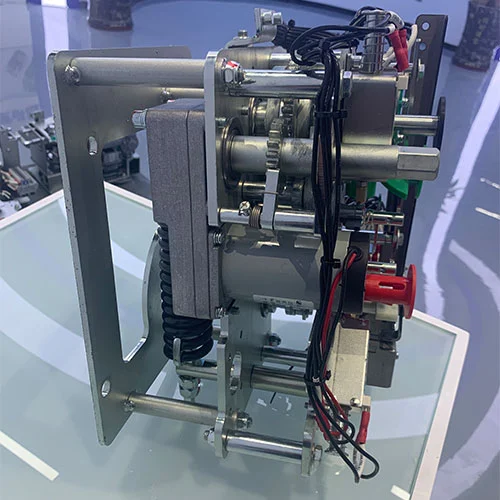

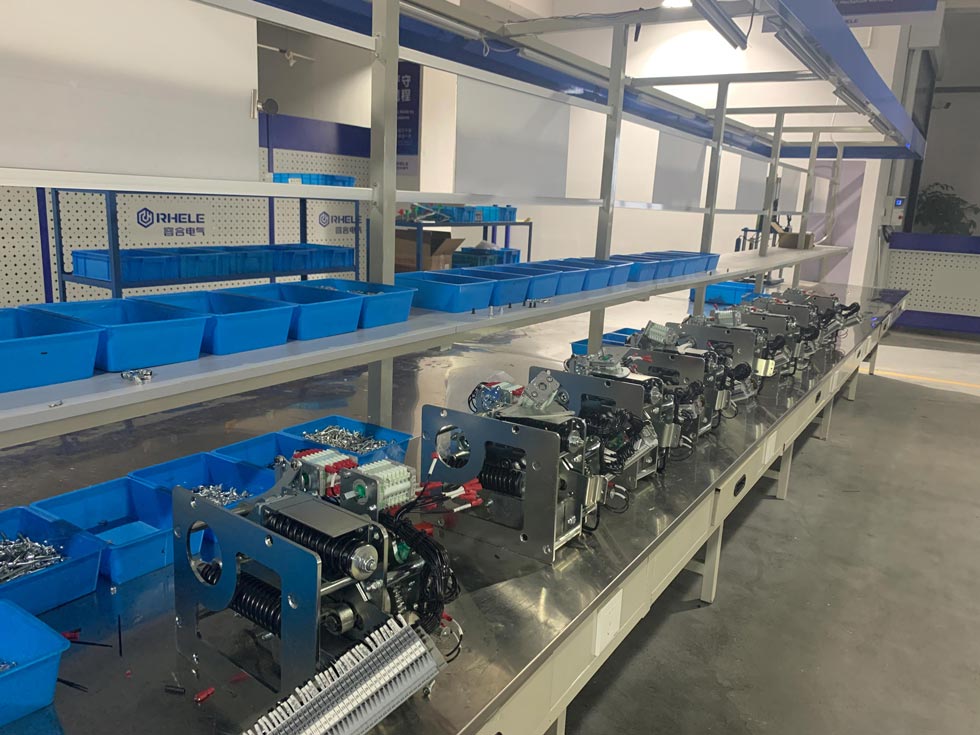

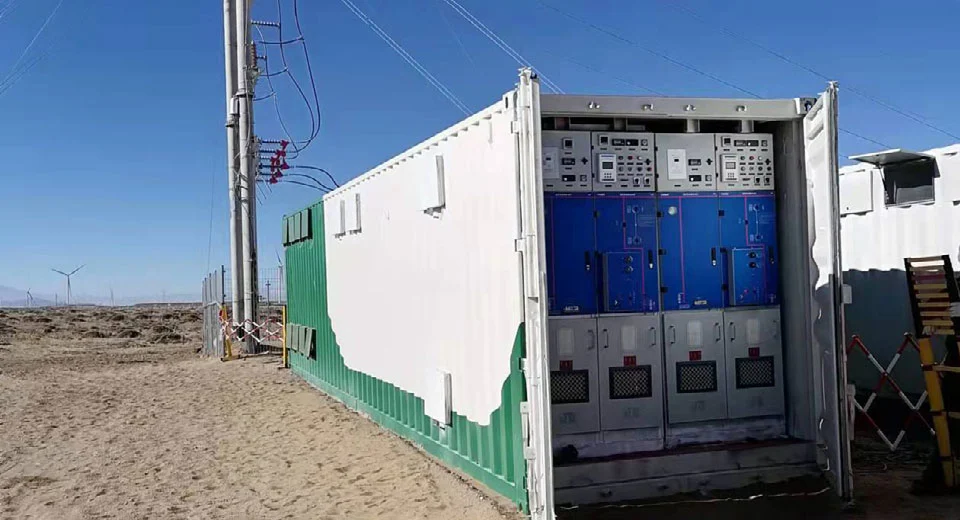

Paparan Produk
