Mekanisme Elektrik Alat Suis Voltan Sederhana 22KV

Dalam rangkaian pengedaran kuasa voltan sederhana moden, unit utama cincin (RMU) digunakan secara meluas untuk menyediakan bekalan kuasa yang sangat tersedia dan boleh dipercayai. Salah satu komponen utama RMU ialah mekanisme pengendalian pemutus litarnya, yang mesti dapat melakukan operasi penutupan dan pembukaan dengan cepat dan selamat.

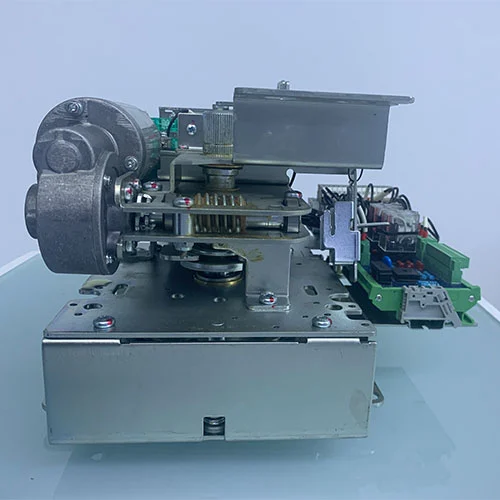

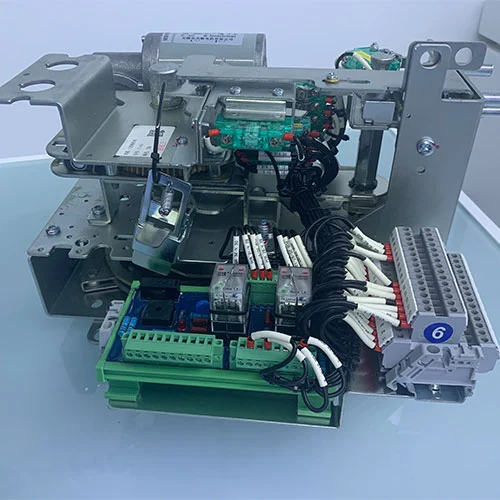

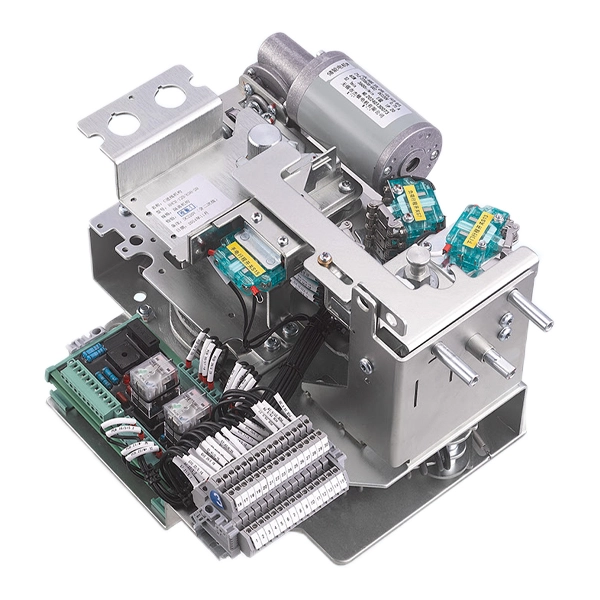

Mekanisme Elektrik Alat Suis Voltan Sederhana 22kV direka khusus untuk aplikasi litar masuk RMU bertebat gas atau bertebat udara. Ia ialah mekanisme operasi storan tenaga yang menggunakan dua sistem spring bebas: spring tegang untuk menutup dan spring mampatan untuk membuka.

Spring penutup menyimpan tenaga dengan memutarkan pemegang (secara manual) atau dengan dipandu oleh motor; sebaik sahaja selak penutup dicetuskan, spring segera melepaskan tenaga.

Semasa operasi penutupan, spring pembukaan menyimpan tenaga secara serentak dan kemudian kekal dalam keadaan siap sedia, bersedia untuk bertindak balas kepada arahan pembukaan berikutnya.

Ciri-ciri utama termasuk

Kedua-dua jenis operasi manual dan elektrik untuk mengecas dan tersandung.

Butang berasingan dengan penutup pelindung dipasang pada panel, menghalang kemasukan habuk dan operasi yang tidak disengajakan.

Keupayaan saling mengunci apabila digabungkan dengan mekanisme pengasing, memastikan kawalan jujukan yang selamat.

Fungsi auto-tutup semula (apabila diperlukan) dan logik anti-pam untuk mengelakkan berbilang operasi.

Produk ini mematuhi standard GB 1984‑2014 (pemutus litar AC voltan tinggi) yang berkaitan dan GB/T 1985‑2023 (pemutus AC voltan tinggi dan suis pembumian).

Model

Apakah prinsip kerja dan mekanisme operasi organisasi ini?

Prinsip kerja Mekanisme Elektrik Alat Suis Voltan Sederhana 22KV adalah mengikut penyimpanan dan pelepasan pesat tenaga mekanikal.

Penyimpanan Tenaga (Pengecasan)

Pengecasan manual: Pemegang khusus dimasukkan ke dalam aci pengecasan yang terletak di bahagian bawah kanan mekanisme. Memusingkan pemegang mengikut arah jam memusingkan aci, yang menegangkan spring penutup melalui gear atau sistem cam. Apabila spring melepasi titik "lebih-tengah", ia selak dalam kedudukan yang dicas, disertai dengan "klik" yang boleh didengar dan penunjuk visual (cth., aci berputar yang mengaktifkan suis mikro).

Pengecasan elektrik: Apabila voltan kawalan digunakan, motor elektrik secara automatik memacu mekanisme pengecasan sehingga spring penutup ditegangkan sepenuhnya. Pada ketika itu, litar motor diganggu oleh suis mikro, dan spring kekal terkunci, sedia untuk ditutup.

Operasi Penutupan

Penutupan manual: Menekan butang hijau (dilindungi oleh penutup lutsinar pada panel) secara mekanikal melepaskan selak penutup. Spring tegang dengan cepat membebaskan tenaga, memacu gelendong untuk berputar, dan menggerakkan sesentuh pemutus litar ke kedudukan tertutup. Pada masa yang sama, tindakan ini akan memampatkan spring pembukaan, menyimpan tenaga untuk pembukaan seterusnya.

Penutupan elektrik: Menjana tenaga gegelung penutup (solenoid) menarik angker yang melepaskan selak penutup, menghasilkan tindakan mekanikal yang sama seperti penutupan manual. Selepas penutupan, mekanisme boleh mula mengecas semula spring penutup dengan serta-merta (jika auto-tutup semula dikonfigurasikan), tetapi interlock menghalang penutupan kedua sehingga pemutus dibuka dan syarat yang sepatutnya dipenuhi.

Operasi Pembukaan

Pembukaan manual: Menekan butang merah melepaskan selak pembukaan. Mampatan penggerak membuka sambungan spring, memacu mekanisme pengendalian untuk memisahkan kenalan.

Pembukaan elektrik: tenagakan gegelung bukaan (elektromagnet) mekanisme pengendalian, cetuskan kunci bukaan, lepaskan spring pembukaan, dan putuskan sambungan litar pemutus litar.

Mekanisme pengendalian ini mempunyai peranti saling kunci mekanikal yang menghalang berlakunya arahan penutupan dan pembukaan serentak, dan juga memastikan suis pengasingan (jika ada) berada dalam kedudukan yang betul sebelum pemutus litar boleh dikendalikan.

Arahan Operasi

Pemeriksaan Awal

Pastikan mekanisme dipasang dengan betul pada suis dan semua pendawaian sekunder (untuk operasi elektrik) adalah tepat dan selamat.

Sahkan bahawa butang yang dipasang pada panel (hijau untuk tutup, merah untuk buka) dipasang dengan penutup pelindungnya dan penunjuk operasi (cth., "dicas/discharge") kelihatan.

Mengecas (Penyimpanan Tenaga)

Manual: Masukkan pemegang kendalian ke dalam soket pengecasan (sebelah kanan bawah). Putar mengikut arah jam secara berterusan sehingga "klik" yang berbeza kedengaran dan penunjuk pengecasan menunjukkan "dicas". Keluarkan pemegang.

Elektrik: Guna kuasa kawalan pada mekanisme. Motor akan berjalan secara automatik sehingga spring dicas sepenuhnya dan berhenti. Kemudian sahkan bahawa lampu penunjuk 'dicas' menyala.

Menutup Pemutus Litar

Manual: Angkat penutup pelindung butang hijau dan tekan dengan kuat. Pemutus harus ditutup, dan penunjuk kedudukan "tertutup" akan muncul. Spring pembukaan kini dicas secara automatik.

Elektrik: Hantar arahan penutupan (cth., dari alat kawalan jauh atau geganti perlindungan) ke gegelung penutup. Pemutus ditutup; mengesahkan petunjuk kedudukan.

Membuka Pemutus Litar

Manual: Angkat penutup pelindung butang merah dan tekan dengan kuat. Pemutus dibuka; mengesahkan petunjuk "terbuka".

Elektrik: Hantar arahan pembukaan ke gegelung pembukaan. Pemutus dibuka.

Selepas Operasi

Selepas operasi penutupan, mekanisme boleh mengecas semula spring penutup secara automatik jika bekalan motor ada. Ini menyediakan pemutus untuk kitaran tutup-terbuka berikutnya.

Sentiasa patuhi penunjuk status dan hormati sebarang keadaan saling kunci (cth., kedudukan pengasing) sebelum beroperasi.

Mekanisme kendalian spring menyediakan kawalan yang teguh, boleh dipercayai dan selamat untuk pemutus litar dalam talian masuk RMU. Mekanisme Elektrik Alat Suis Voltan Sederhana 22KV ini

gabungan tegangan dan spring mampatan, operasi manual dan elektrik, dan interlock terbina dalam memenuhi keperluan rangkaian pengedaran moden. Jangka hayat mekanikal mekanisme ini melebihi 10, 000 operasi dan mematuhi piawaian antarabangsa, yang boleh memastikan prestasi jangka panjang dan keselamatan operasi.

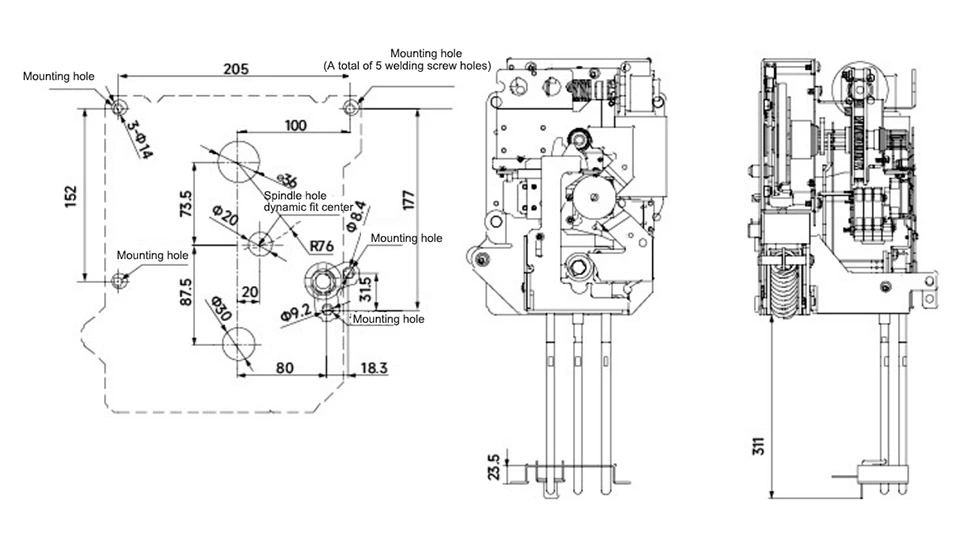

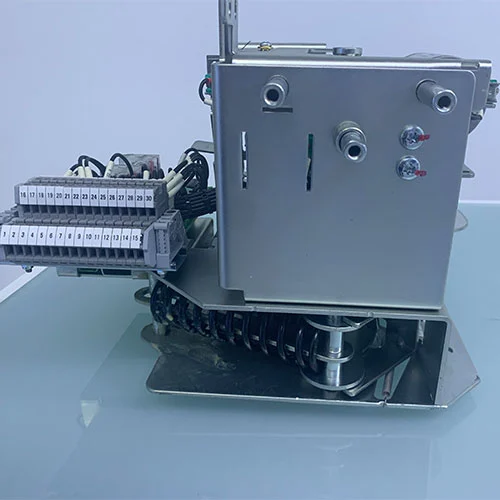

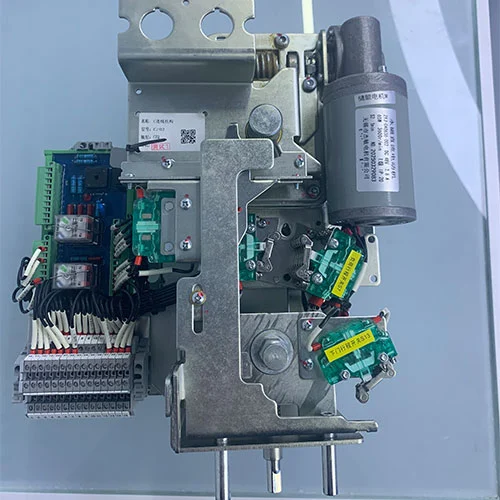

Rupa dan dimensi

Aplikasi

RMU voltan sederhana, GIS dan talian masuk AIS.

Projek tenaga boleh diperbaharui: ladang angin, stesen PV solar.

Projek kereta api dan metro yang memerlukan keselamatan operasi yang tinggi.

Rangkaian pengedaran industri dan perbandaran.

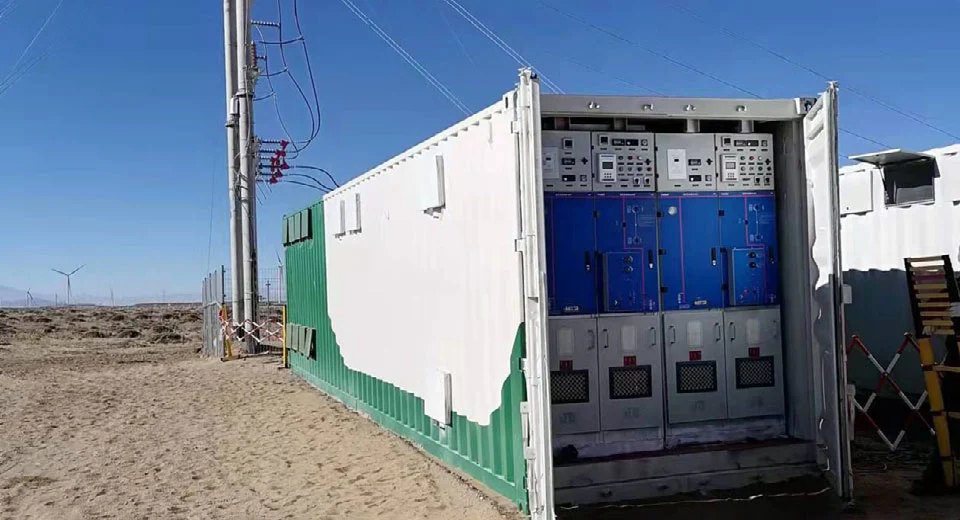

Rujukan Projek

Guojiawan 110kV – 35kV Gas-insulated Switchgear – Projek ladang angin.

Pencawang 110kV Lombong Emas Ayni, Tajikistan – Pengagihan kuasa kebolehpercayaan tinggi.

Projek PV Hibrid Pastur-Solar Maqu 200MW – Mekanisme penutupan automatik digunakan.
